轴径90～110_单列圆锥滚子轴承(GB/T297-2015)_圆锥滚子轴承_常用滚动轴承尺寸及性能参数_滚动轴承_轴承

单列圆锥滚子轴承 (GB/T 297—1994)

单列圆锥滚子轴承 (GB/T 297—2015)

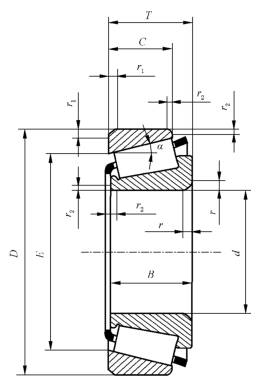

$说明: 说明: D:\yky\NEW07\7-2-79-03.files\image002.jpg$										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
90	125	23	22	19	77.8	140	3200	3600	—	0.38	1.6	0.9	32918 X2	25.0	1.5	1.5	—	—	—	—	—	4	6	1.5	1.5
	125	23	23	18	95.8	165	3200	3600	0.796	0.34	1.8	1	32918	22.2	1.5	1.5	97	96	113	117	121	4	5	1.5	1.5
	140	32	30	26	122	192	2600	3400	1.7	0.34	1.8	1	32018 X2	29.0	2	1.5	—	—	—	—	—	5	8	2	1.5
	140	32	32	24	170	270	2600	3400	1.72	0.42	1.4	0.8	32018	30.0	2	1.5	99	100	125	131	134	6	8	2	1.5
	140	39	39	32.5	232	388	2600	3400	2.20	0.27	2.2	1.2	33018	27.2	2	1.5	99	100	127	131	135	7	6.5	2	1.5
	150	45	45	35	252	415	2400	3200	3.13	0.4	1.5	0.8	33118	34.9	2.5	2	100	100	130	140	144	7	10	2.1	2
	160	32.5	30	26	200	270	2200	3000	2.54	0.42	1.4	0.8	30218	32.3	2.5	2	100	102	140	150	151	5	6.5	2.1	2
	160	42.5	40	34	270	395	2200	3000	3.44	0.42	1.4	0.8	32218	36.8	2.5	2	100	101	138	150	153	5	8.5	2.1	2
	160	55	55	42	330	500	2200	3000	4.55	0.4	1.5	0.8	33218	40.8	2.5	2	100	100	134	150	154	8	13	2.1	2
	190	46.5	43	36	342	440	1900	2600	5.80	0.35	1.7	1	30318	37.5	4	3	104	113	165	176	178	6	10.5	3	2.5
	190	46.5	43	30	282	358	1900	2600	5.46	0.83	0.7	0.4	31318	58.5	4	3	104	102	151	176	181	6	16.5	3	2.5
	190	67.5	64	53	478	682	1900	2600	8.81	0.35	1.7	1	32318	46.2	4	3	104	107	157	176	178	8	14.5	3	2.5

95	130	23	23	18	97.2	170	2600	3400	0.831	0.36	1.7	0.9	32919	23.4	1.5	1.5	102	101	117	122	126	4	5	1.5	1.5
	145	32	30	26	122	192	2400	3200	1.7	0.36	1.7	0.9	32019 X2	30.0	2	1.5	—	—	—	—	—	5	8	2	1.5
	145	32	32	24	175	280	2400	3200	1.79	0.44	1.4	0.8	32019	31.4	2	1.5	104	105	130	136	140	6	8	2	1.5
	145	39	39	32.5	230	390	2400	3200	2.26	0.28	2.2	1.2	33019	28.4	2	1.5	104	104	131	136	139	7	6.5	2	1.5
	160	49	49	38	298	498	2200	3000	3.94	0.39	1.5	0.8	33119	37.3	2.5	2	105	105	138	150	154	7	11	2.1	2
	170	34.5	32	27	228	308	2000	2800	3.04	0.42	1.4	0.8	30219	34.2	3	2.5	107	108	149	158	160	5	7.5	2.5	2.1
	170	45.5	43	37	302	448	2000	2800	4.24	0.42	1.4	0.8	32219	39.2	3	2.5	107	106	145	158	163	5	8.5	2.5	2.1
	170	58	58	44	378	568	2000	2800	5.48	0.41	1.5	0.8	33219	42.7	3	2.5	107	105	144	158	163	9	14	2.5	2.1
	200	49.5	45	38	370	478	1800	2400	6.80	0.35	1.7	1	30319	40.1	4	3	109	118	172	186	185	6	11.5	3	2.5
	200	49.5	45	32	310	400	1800	2400	6.46	0.83	0.7	0.4	31319	61.2	4	3	109	107	157	186	189	6	17.5	3	2.5
	200	71.5	67	55	515	738	1800	2400	10.1	0.35	1.7	1	32319	49.0	4	3	109	114	166	186	187	8	16.5	3	2.5

100	140	25	25	20	128	218	2400	3200	1.12	0.33	1.8	1	32920	24.3	1.5	1.5	107	108	128	132	136	4	5	1.5	1.5
	150	32	30	26	125	205	2200	3000	1.79	0.37	1.6	0.9	32020 X2	32.0	2	1.5	—	—	—	—	—	5	8	2	1.5
	150	32	32	24	172	282	2200	3000	1.85	0.46	1.3	0.7	32020	32.8	2	1.5	109	109	134	141	144	6	8	2	1.5
	150	39	39	32.5	230	390	2200	3000	2.33	0.29	2.1	1.2	33020	29.1	2	1.5	109	108	135	141	143	7	6.5	2	1.5
	165	52	52	40	308	528	2000	2800	4.31	0.41	1.5	0.8	33120	40.3	2.5	2	110	110	142	155	159	8	12	2.1	2
	180	37	34	29	255	350	1900	2600	3.72	0.42	1.4	0.8	30220	36.4	3	2.5	112	114	157	168	169	5	8	2.5	2.1
	180	49	46	39	340	512	1900	2600	5.10	0.42	1.4	0.8	32220	41.9	3	2.5	112	113	154	168	172	5	10	2.5	2.1
	180	63	63	48	438	665	1900	2600	6.71	0.4	1.5	0.8	33220	45.5	3	2.5	112	112	151	168	172	10	15	2.5	2.1
	215	51.5	47	39	405	525	1600	2000	8.22	0.35	1.7	1	30320	42.2	4	3	114	127	184	201	199	6	12.5	3	2.5
	215	56.5	51	35	372	488	1600	2000	8.59	0.83	0.7	0.4	31320	68.4	4	3	114	115	168	201	204	7	21.5	3	2.5
	215	77.5	73	60	600	872	1600	2000	13.0	0.35	1.7	1	32320	52.9	4	3	114	122	177	201	201	8	17.5	3	2.5

105	145	25	25	20	128	225	2200	3000	1.16	0.34	1.8	1	32921	25.4	1.5	1.5	112	112	132	137	141	5	5	1.5	1.5
	160	35	33	28	162	270	2000	2800	2.5	0.36	1.7	0.9	32021 X2	33.0	2.5	2	—	—	—	—	—	6	9	2.1	2
	160	35	35	26	205	335	2000	2800	2.40	0.44	1.4	0.7	32021	34.6	2.5	2	115	116	143	150	154	6	9	2.1	2
	160	43	43	34	258	438	2000	2800	2.97	0.28	2.1	1.2	33021	30.8	2.5	2	115	116	145	150	153	7	9	2.1	2
	175	56	56	44	352	608	1900	2600	5.29	0.4	1.5	0.8	33121	42.9	2.5	2	115	115	149	165	170	8	12	2.1	2
	190	39	36	30	285	398	1800	2400	4.38	0.42	1.4	0.8	30221	38.5	3	2.5	117	121	165	178	178	6	9	2.5	2.1
	190	53	50	43	380	578	1800	2400	6.26	0.42	1.4	0.8	32221	45.0	3	2.5	117	118	161	178	182	5	10	2.5	2.1
	190	68	68	52	498	770	1800	2400	8.12	0.4	1.5	0.8	33221	48.6	3	2.5	117	117	159	178	182	12	16	2.5	2.1
	225	53.5	49	41	432	562	1500	1900	9.38	0.35	1.7	1	30321	43.6	4	3	119	133	193	211	208	7	12.5	3	2.5
	225	58	53	36	398	525	1500	1900	9.58	0.83	0.7	0.4	31321	70.0	4	3	119	121	176	211	213	7	22	3	2.5
	225	81.5	77	63	648	945	1500	1900	14.8	0.35	1.7	1	32321	55.1	4	3	119	128	185	211	210	8	18.5	3	2.5

110	150	25	24	20	85.5	148	2000	2800	1.1	0.28	2.1	1.2	32922 X2	25	1.5	1.5	—	—	—	—	—	5	7	1.5	1.5
	150	25	25	20	130	232	2000	2800	1.20	0.36	1.7	0.9	32922	26.5	1.5	1.5	117	117	137	142	146	5	5	1.5	1.5
	170	38	36	31	182	302	1900	2600	3.1	0.35	1.7	0.9	32022 X2	35	2.5	2	—	—	—	—	—	6	9	2.1	2
	170	38	38	29	245	402	1900	2600	3.02	0.43	1.4	0.8	32022	36.6	2.5	2	120	122	152	160	163	7	9	2.1	2
	170	47	47	37	288	502	1900	2600	3.74	0.29	2.1	1.2	33022	33.2	2.5	2	120	123	152	160	161	7	10	2.1	2
	180	56	56	43	372	638	1800	2400	5.50	0.42	1.4	0.8	33122	44.0	2.5	2	120	121	155	170	174	9	13	2.1	2
	200	41	38	32	315	445	1700	2200	5.21	0.42	1.4	0.8	30222	40.4	3	2.5	122	128	174	188	189	6	9	2.5	2.1
	200	56	53	46	430	665	1700	2200	7.43	0.42	1.4	0.8	32222	47.3	3	2.5	122	124	170	188	192	6	10	2.5	2.1
	240	54.5	50	42	472	612	1400	1800	11.0	0.35	1.7	1	30322	45.1	4	3	124	142	206	226	222	8	12.5	3	2.5
	240	63	57	38	458	610	1400	1800	12.1	0.83	0.7	0.4	31322	75.3	4	3	124	129	188	226	226	7	25	3	2.5
	240	84.5	80	65	725	1060	1400	1800	17.8	0.35	1.7	1	32322	57.8	4	3	124	137	198	226	224	9	19.5	3	2.5
