轴径45～60_单列圆锥滚子轴承(GB/T297-2015)_圆锥滚子轴承_常用滚动轴承尺寸及性能参数_滚动轴承_轴承

单列圆锥滚子轴承 (GB/T 297—1994)

单列圆锥滚子轴承 (GB/T 297—2015)

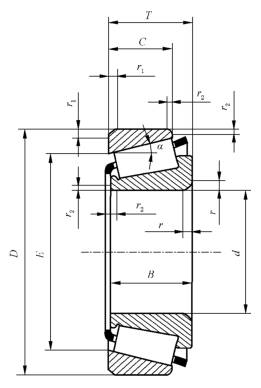

$说明: 说明: D:\yky\NEW07\7-2-79-01.files\image002.jpg$										径向当量动载荷：当F_a/F_r≤e，P_r＝F_r 当F_a/F_r＞e，P_r＝0.4F_r+YF_a 径向当量静载荷： P_0r＝0.5Fr+Y₀F_a 若P_0r＜F_r取P_0r＝F_r 附加轴向力 S≈F_r/(2Y) 最小径向载荷F_rmin＝0.02C_r							符号含义及应用 X2—宽度(高度)为非标准外圈可以和内圈组件分离，能同时承受轴向载荷和径向载荷的联合作用，安装时可以调整游隙的大小，能限制一个方向位移。
基本尺寸 /mm					基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	计算系数			轴承代号	其他尺寸 /mm			安装尺寸/mm
d	D	T	B	C	C_r	C_0r	脂	油	W ≈	e	Y	Y₀	30000型	a ≈	r min	r₁ min	d_a min	d_b max	D_a min	D_a max	D_b min	a₁ min	a₂ min	r_a max	r_b max
45	68	15	14	12	22.2	32.8	5300	6700	—	0.31	1.9	1.1	32909 X2	13.0	0.6	0.6	—	—	—	—	—	3	5	0.6	0.6
	68	15	15	12	32.0	48.5	5300	6700	0.180	0.32	1.9	1	32909	12.2	0.6	0.6	50	50	61	63	65	3	3	0.6	0.6
	75	20	19	16	44.5	62.5	5000	6300	0.32	0.3	2	1.1	32009 X2	16.0	1	1	—	—	—	—	—	4	6	1	1
	75	20	20	15.5	58.5	81.5	5000	6300	0.337	0.39	1.5	0.8	32009	16.5	1	1	51	51	67	69	72	4	4.5	1	1
	75	24	24	19	72.5	100	5000	6300	0.398	0.32	1.9	1	33009	15.9	1	1	51	51	67	69	72	4	5	1	1
	80	26	26	20.5	87.0	118	4500	5600	0.535	0.38	1.6	1	33109	19.1	1.5	1.5	52	52	69	73	77	4	5.5	1.5	1.5
	85	20.75	19	16	67.8	83.5	4500	5600	0.474	0.4	1.5	0.8	30209	18.6	1.5	1.5	52	53	74	78	80	3	5	1.5	1.5
	85	24.75	23	19	80.8	105	4500	5600	0.573	0.4	1.5	0.8	32209	20.1	1.5	1.5	52	53	73	78	81	3	6	1.5	1.5
	85	32	32	25	110	145	4500	5600	0.771	0.39	1.5	0.9	33209	21.9	1.5	1.5	52	52	72	78	81	5	7	1.5	1.5
	100	27.25	25	22	108	130	4000	5000	0.984	0.35	1.7	1	30309	21.3	2	1.5	54	59	86	91	94	3	5.5	2	1.5
	100	27.25	25	18	95.5	115	4000	5000	0.944	0.83	0.7	0.4	31309	31.7	2	1.5	54	54	79	91	96	4	9.5	2.0	1.5
	100	38.25	36	30	145	188	4000	5000	1.40	0.35	1.7	1	32309	25.6	2	1.5	54	56	82	91	93	4	8.5	2.0	1.5

50	72	15	14	12	22.2	32.8	5000	6300	0.7	0.35	1.7	0.9	32910 X2	15.0	0.6	0.6	—	—	—	—	—	3	5	0.6	0.6
	72	15	15	12	36.8	56.0	5000	6300	0.181	0.34	1.8	1	32910	13.0	0.6	0.6	55	55	64	67	69	3	3	0.6	0.6
	80	20	19	16	45.8	66.2	4500	5600	0.31	0.32	1.9	1	32010 X2	17.0	1	1	—	—	—	—	—	4	6	1	1
	80	20	20	15.5	61.0	89.0	4500	5600	0.366	0.42	1.4	0.8	32010	17.8	1	1	56	56	72	74	77	4	4.5	1	1
	80	24	24	19	76.8	110	4500	5600	0.433	0.32	1.9	1	33010	17.0	1	1	56	56	72	74	76	4	5	1	1
	85	26	26	20	89.2	125	4300	5300	0.572	0.41	1.5	0.8	33110	20.4	1.5	1.5	57	56	74	78	82	4	6	1.5	1.5
	90	21.75	20	17	73.2	92.0	4300	5300	0.529	0.42	1.4	0.8	30210	20.0	1.5	1.5	57	58	79	83	86	3	5	1.5	1.5
	90	24.75	23	19	82.8	108	4300	5300	0.626	0.42	1.4	0.8	32210	21.0	1.5	1.5	57	57	78	83	86	3	6	1.5	1.5
	90	32	32	24.5	112	155	4300	5300	0.825	0.41	1.5	0.8	33210	23.2	1.5	1.5	57	57	77	83	87	5	7.5	1.5	1.5
	110	29.25	27	23	130	158	3800	4800	1.28	0.35	1.7	1	30310	23.0	2.5	2	60	65	95	100	103	4	6.5	2	2
	110	29.25	27	19	108	128	3800	4800	1.21	0.83	0.7	0.4	31310	34.8	2.5	2	60	58	87	100	105	4	10.5	2	2
	110	42.25	40	33	178	235	3800	4800	1.89	0.35	1.7	1	32310	28.2	2.5	2	60	61	90	100	102	5	9.5	2	2

55	80	17	17	14	41.5	66.8	4800	6000	0.262	0.31	1.9	1.1	32911	14.3	1	1	61	60	71	74	77	3	3	1	1
	90	23	22	19	63.8	93.2	4000	5000	0.53	0.31	1.9	1.1	32011 X2	19.0	1.5	1.5	—	—	—	—	—	4	6	1.5	1.5
	90	23	23	17.5	80.2	118	4000	5000	0.551	0.41	1.5	0.8	32011	19.8	1.5	1.5	62	63	81	83	86	4	5.5	1.5	1.5
	90	27	27	21	94.8	145	4000	5000	0.651	0.31	1.9	1.1	33011	19.0	1.5	1.5	62	63	81	83	86	5	6	1.5	1.5
	95	30	30	23	115	165	3800	4800	0.843	0.37	1.6	0.9	33111	21.9	1.5	1.5	62	62	83	88	91	5	7	1.5	1.5
	100	22.75	21	18	90.8	115	3800	4800	0.713	0.4	1.5	0.8	30211	21.0	2	1.5	64	64	88	91	95	4	5	2	1.5
	100	26.75	25	21	108	142	3800	4800	0.853	0.4	1.5	0.8	32211	22.8	2	1.5	64	62	87	91	96	4	6	2	1.5
	100	35	35	27	142	198	3800	4800	1.15	0.4	1.5	0.8	33211	25.1	2	1.5	64	62	85	91	96	6	8	2	1.5
	120	31.5	29	25	152	188	3400	4300	1.63	0.35	1.7	1	30311	24.9	2.5	2	65	70	104	110	112	4	6.5	2.5	2
	120	31.5	29	21	130	158	3400	4300	1.56	0.83	0.7	0.4	31311	37.5	2.5	2	65	63	94	110	114	4	10.5	2.5	2
	120	45.5	43	35	202	270	3400	4300	2.37	0.35	1.7	1	32311	30.4	2.5	2	62	66	99	110	111	5	10	2.5	2

60	85	17	16	14	34.5	56.5	4000	5000	0.24	0.38	1.6	0.9	32912 X2	18.0	1	1	—	—	—	—	—	3	5	1	1
	85	17	17	14	46.0	73.0	4000	5000	0.279	0.33	1.8	1	32912	15.1	1	1	66	65	75	79	82	3	3	1	1
	95	23	22	19	64.8	98.0	3800	4800	0.56	0.33	1.8	1	32012 X2	20.0	1.5	1.5	—	—	—	—	—	4	6	1.5	1.5
	95	23	23	17.5	81.8	122	3800	4800	0.584	0.43	1.4	0.8	32012	20.9	1.5	1.5	67	67	85	88	91	4	5.5	1.5	1.5
	95	27	27	21	96.8	150	3800	4800	0.691	0.33	1.8	1	33012	19.8	1.5	1.5	67	67	85	88	90	5	6	1.5	1.5
	100	30	30	23	118	172	3600	4500	0.895	0.4	1.5	0.8	33112	23.1	1.5	1.5	67	67	88	93	96	5	7	1.5	1.5
	110	23.75	22	19	102	130	3600	4500	0.904	0.4	1.5	0.8	30212	22.3	2	1.5	69	69	96	101	103	4	5	2	1.5
	110	29.75	28	24	132	180	3600	4500	1.17	0.4	1.5	0.8	32212	25.0	2	1.5	69	68	95	101	105	4	6	2	1.5
	110	38	38	29	165	230	3600	4500	1.51	0.4	1.5	0.8	33212	27.5	2	1.5	69	69	93	101	105	6	9	2	1.5
	130	33.5	31	26	170	210	3200	4000	1.99	0.35	1.7	1	30312	26.6	3	2.5	72	76	112	118	121	5	7.5	2.5	2.1
	130	33.5	31	22	145	178	3200	4000	1.90	0.83	0.7	0.4	31312	40.4	3	2.5	72	69	103	118	124	5	11.5	2.5	2.1
	130	48.5	46	37	228	302	3200	4000	2.90	0.35	1.7	1	32312	32.0	3	2.5	72	72	107	118	122	6	11.5	2.5	2.1
