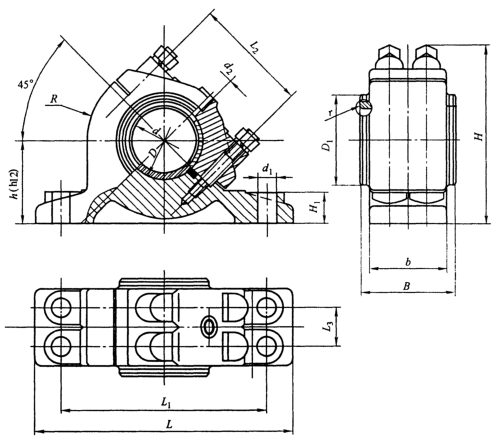

对开式四螺柱斜滑动轴承(JB/T 2563—2007)　　　　　　　　　　　　　　　　　　　　　　　　　mm

适于环境温度-20～80℃的工作条件。

标记示例：d＝80mm的对开式四螺柱斜滑动轴承座：HX080 轴承座　 JB/T 2563-2007

型号

d

(H8)

D

D₁

B

b

H≈

h

(h12)

H₁

L

L₁

L₂

L₃

R

d₁

d₂

r

重量

≈/kg

HX050

50

60

70

75

60

140

65

25

200

160

90

30

60

14.5

M10×1

2.5

5.1

HX060

60

70

80

90

75

160

75

25

240

190

100

40

70

18.5

8.1

HX070

70

85

95

105

90

185

90

30

260

210

120

45

80

18.5

M14×1.5

12.5

HX080

80

95

110

120

100

215

100

35

290

240

140

55

90

24

17.5

HX090

90

105

120

135

115

225

105

35

300

250

150

70

95

24

3

21.0

HX100

100

115

130

150

130

250

115

40

340

280

160

80

105

24

29.5

HX110

110

125

140

165

140

260

120

40

350

290

170

85

110

24

32.5

HX120

120

135

150

180

155

275

130

40

370

310

190

90

120

28

40.5

HX140

140

160

175

210

170

300

140

45

390

330

210

100

130

28

4

53.5

HX160

160

180

200

240

200

335

150

50

410

350

230

120

140

35

76.5

HX180

180

200

220

270

220

375

170

50

460

400

260

140

160

35

94.0

HX200

200

230

250

300

245

425

190

55

520

440

300

160

180

42

5

120.0

HX220

220

250

270

320

265

440

205

60

550

470

330

180

195

42

140.0

注：1.与轴承座配合的轴颈应进行表面硬化。

2.轴颈圆角尺寸按GB/T 6403.4选取。

3.技术条件应符合JB/T 2564 的规定。
