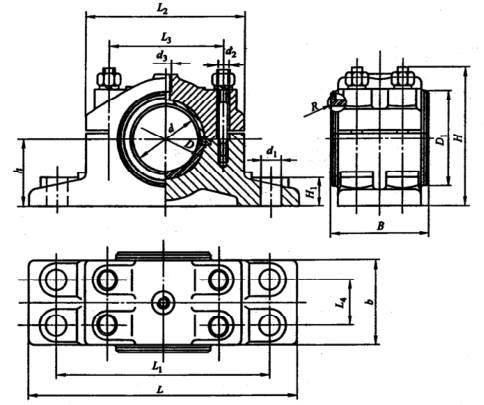

对开式四螺柱正滑动轴承(JB/T 2562—2007)　　　　　　　　　　　　　　　　　　　　　　　mm

适于环境温度为-20～80℃的工作条件。

标记示例：d＝100mm的对开式四螺柱正滑动轴承座：H4100 轴承座　 JB/T 2562-2007

型号

d

(H8)

D

D₁

B

b

H≈

h

(h12)

H₁

L

L₁

L₂

L₃

L₄

d₁

d₂

R

重量

≈/kg

H4050

50

60

70

75

60

105

50

25

200

160

120

90

30

14.5

M10×1

2.5

4.2

H4060

60

70

80

90

75

125

60

25

240

190

140

100

40

18.5

6.5

H4070

70

85

95

105

90

135

70

30

260

210

160

120

45

18.5

M14×1.5

9.5

H4080

80

95

110

120

100

160

80

35

290

240

180

140

55

24

14.5

H4090

90

105

120

135

115

165

85

35

300

250

190

150

70

24

3

18.0

H4100

100

115

130

150

130

175

90

40

340

280

210

160

80

24

23.0

H4110

110

125

140

165

140

185

95

40

350

290

220

170

85

24

30.0

H4120

120

135

150

180

155

200

105

40

370

310

240

190

90

28

41.5

H4140

140

160

175

210

170

230

120

45

390

330

260

210

100

28

4

51.0

H4160

160

180

200

240

200

250

130

50

410

350

280

230

120

28

59.5

H4180

180

200

220

270

220

260

140

50

460

400

320

260

140

35

73.0

H4200

200

230

250

300

245

295

160

55

520

440

360

300

160

42

5

98.0

H4220

220

250

270

320

265

360

170

60

550

470

390

330

180

42

125.0

注：1.与轴承座配合的轴颈应进行表面硬化。

2.轴颈圆角尺寸按GB/T 6403.4选取。

3.技术条件应符合 JB/T 2564 的规定。
