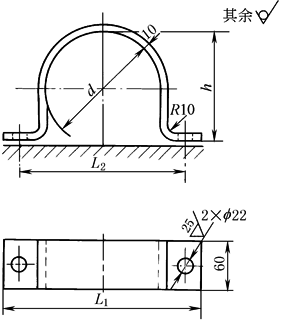

大直径单管夹(摘自JB/ZQ 4493—1997)　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：Q235表面镀锌或发蓝(黑)处理

标记示例

管子外径D₀为146mm用的大直径单管夹：管夹  146  JB/ZQ 4493—1997

管子外径

D₀

d

h

L₁

L₂

螺栓

展开长度

≈

质量/kg

127

129

124

265

215

M20×35

440

2.10

140

142

137

278

228

480

2.18

146

148

143

285

235

490

2.22

152

155

150

292

242

510

2.36

159

162

156

300

250

M20×40

525

2.42

168

171

166

310

260

550

2.51

180

183

178

320

270

580

2.65

钢管夹生产厂：宁波液压附件厂、富平液压机械配件厂、盘锦工程塑料厂
