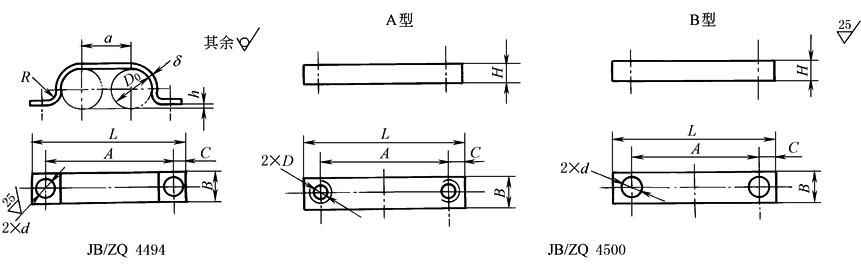

双管夹(摘自JB/ZQ 4494—1997)、双管夹垫板(摘自JB/ZQ 4500—1997)

材料：Q235表面镀锌或发蓝(黑)处理

标记示例

管子外径D₀为14mm用的双管夹：双管夹  14  JB/ZQ 4494—1997

管子外径D₀为22mm用的双管夹螺孔垫板：螺孔垫板  A22  JB/ZQ 4500—1997

管子外径D₀为22mm用的双管夹光孔垫板：光孔垫板  B22  JB/ZQ 4500—1997

mm

管子外径

D₀

A

L

C

B

d

双管夹(JB/ZQ 4494)

垫板(JB/ZQ 4500)

质   量/kg

δ

h

a

R

H

D

JB/ZQ 4494

JB/ZQ 4500

6

35

50

7.5

15

7

2

2

10

2

—

—

0.015

—

8

40

55

12

—

—

0.017

—

10

44

59

14

8

M6

0.021

0.05

12

48

63

16

—

0.024

—

14

54

69

18

8

M6

0.025

0.06

16

58

73

20

0.025

0.065

18

62

77

22

0.026

0.07

22

72

87

26

0.028

0.084

24

76

91

28

0.032

0.086

28

82

97

32

0.040

0.088

34

104

124

10

20

9

3

5

38

3

14

M8

0.065

0.26

42

116

136

46

0.090

0.30

48

134

154

54

0.105

0.32

60

155

175

65

0.134

0.38

注：管子外径D₀为6mm、8mm、12mm用的双管夹垫板依次分别按JB/ZQ 4499中D₀为14mm、18mm、24mm的选用。
