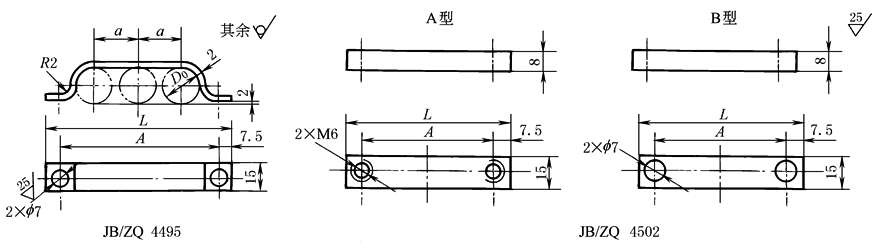

三管夹(摘自JB/ZQ 4495—1997)、三管夹垫板(摘自JB/ZQ 4502—1997)

材料：Q235表面镀锌或发蓝(黑)处理

标记示例

管子外径D₀为14mm用的三管夹：三管夹  14  JB/ZQ 4495—1997

管子外径D₀为22mm用的三管夹螺孔垫板：管夹垫板  A22  JB/ZQ 4502—1997

管子外径D₀为22mm用的三管夹光孔垫板：管夹垫板  B22  JB/ZQ 4502—1997

mm

管子外径

D₀

A

L

三管夹(JB/ZQ 4495)

质   量/kg

a

JB/ZQ 4495

JB/ZQ 4502

6

45

60

10

0.018

—

8

52

67

12

0.022

0.055

10

58

73

14

0.023

—

12

64

79

16

0.027

0.072

14

72

87

18

0.030

—

16

78

93

20

0.035

0.087

18

84

99

22

0.038

0.09

22

98

113

26

0.044

0.10

24

104

119

28

0.046

0.11

28

114

129

32

0.050

0.12

注：管子外径D₀为6mm、10mm、14mm用的三管夹垫板，依次分别按JB/ZQ 4499中D₀22mm、JB/ZQ 4500中D₀16mm、22mm选用。
