塑料管夹(摘自JB/ZQ 4008—1997)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

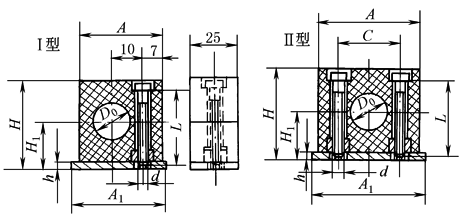

型式

适用于以油、水、气为介质的管路固定。工作温度为-5～100℃

A

系

列

适用于中压、低压管路

标记示例

A系列Ⅰ型、管子外径为12mm的塑料管夹：

塑料管夹A(Ⅰ)12  JB/ZQ 4008—1997

型式

管子外径

D₀

A

A₁

C

H

H₁

h

螺  栓

质量

/kg

d

L

Ⅰ

6、8、10、12

28

33

32

19

6

M6

20

0.06

Ⅱ

6、8、10、12

34

39

20

0.08

14、16、18

40

45

26

40

23

25

0.12

20、22、25

48

53

33

42

24

30

0.14

28、30、32

34、40、42

70

75

52

64

35

50

0.19

48、50

86

91

66

72

39

60

0.22

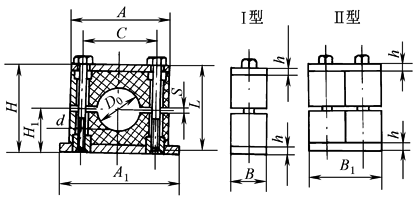

B

系

列

适用于中、高压力(≤31.5MPa)和有一定振动的管路

标记示例

B系列Ⅱ型、管子外径为28mm的塑料管夹：

塑料管夹B(Ⅱ)28  JB/ZQ 4008—1997

管子外径

D₀

A

A₁

B

B₁

C

H

H₁

h

S

螺栓

质量/kg

d

L

Ⅰ

Ⅱ

10、12

14、16

55

73

30

60

33

48

21

8

2

M10

45

0.3

0.6

18、20、22

25、28

70

85

45

64

32

60

0.4

0.8

30、32、34

40、42

84

100

60

76

38

70

0.5

1.0

48、50、57

60、63.5

115

150

45

90

90

110

55

10

3

M12

100

1.8

3.6

76、89

152

200

60

120

122

140

70

3.5

M16

130

2.5

5.0

102、108

114、127

205

270

80

160

168

200

100

15

4.5

M20

190

5.5

11

138、140

159、168

250

310

90

180

205

230

115

M24

220

8

16

B

系

列

Ⅰ

型

管

夹

组

合

安

装

同一外形尺寸的B系列Ⅰ型管夹，可叠垒成组安装，但最多不能超过五层

标记示例

B系列Ⅰ型组合叠装、管子外径为22mm的3根、管子外径为28mm的2根的塑料管夹：

塑料管夹B(Ⅰ)22×3-28×2  JB/ZQ 4008—1997

管子外径

D₀

10、12、

14、16

18、20、22、

25、28

32、34、

40、42

48、50、57、

60、63.5

76、89

102、108、

114、127

133、140、

159、168

H₁

31

39

45

63

80

113

130

T

40

56

68

100

130

185

215

注：生产厂为江苏溧阳管夹厂、启东江海液压润滑设备厂、富平液压机械配件厂、盘锦工程塑料厂。
