AF6型压力表开关

AF6型压力表开关

压力表开关是小型截止阀或节流阀。主要用于切断油路与压力表的连接，或者调节其开口大小起阻尼作用，减缓压力表急剧抖动，防止损坏

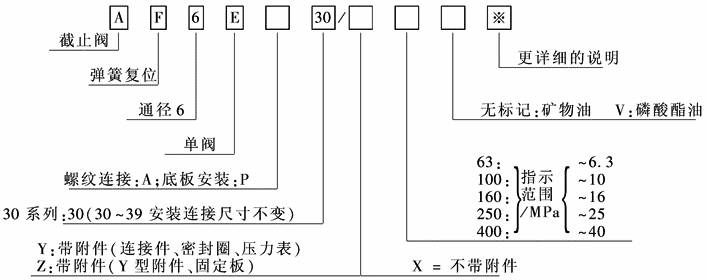

型号意义：

外形尺寸：

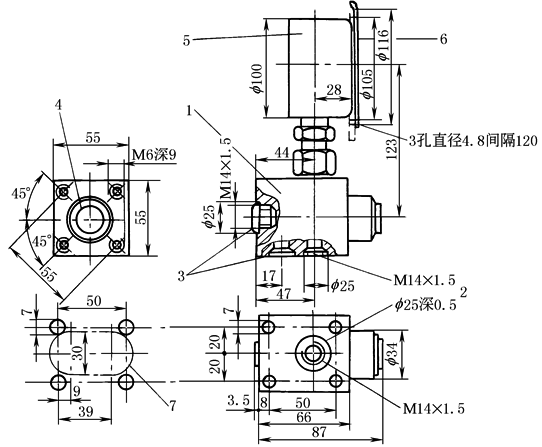

图  AF6型压力表开关外形尺寸

1—压力表开关；2—压力油口(与泵连接)；3—回油口，可任选；4—按钮；

5—压力表；6—固定板；7—面板开口

技术规格

介     质

矿物油、磷酸酯

介质温度/℃

介质粘度/m2·s-1

工作压力/MPa

压力表指示范围/MPa

-20～70

(2.8～380)×10-6

约31.5

6.3、10、16、25、40(指示范围应超过最大工作压力约30%)

注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司。
