MS2型六点压力表开关

MS2型六点压力表开关

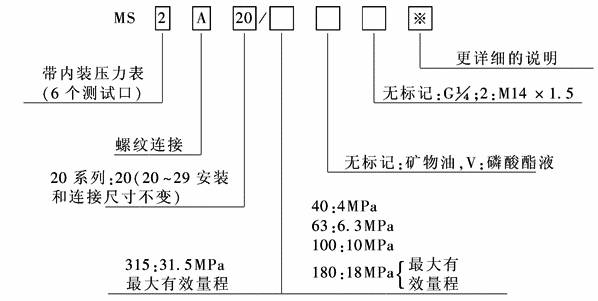

型号意义：

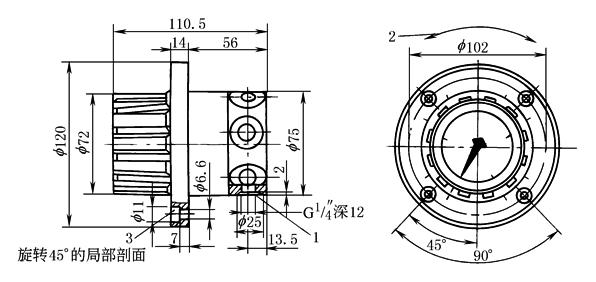

图  MS2型六点压力表开关外形尺寸

1—6个测试口和1个回油口沿圆周均匀分布；2—顺或逆时针方向转动旋钮，

便可直接读数，零点安排在指示点中间；3—4个固定螺栓孔



技术规格

最高允许工作压力/MPa

31.5最高允许工作压力与内装压力表的刻度值一致。该压力与压力表实际极限刻度间的区域用红色表示

回油口最高允许背压/MPa

1

内装压力表指示精度

20℃时，内装压力表的指示精度为红色刻度值的1.6%，温度每上升10℃，就产生+3%红色刻度指示误差，温度每下降10℃，就产生-3%的红色刻度指示误差

介质

矿物油

介质粘度/m2·s-1

(23.8～380)×10-6

介质温度/℃

-20～70

重量/kg

1.7

注：生产厂为北京华德液压集团液压阀分公司、上海立新液压公司。
