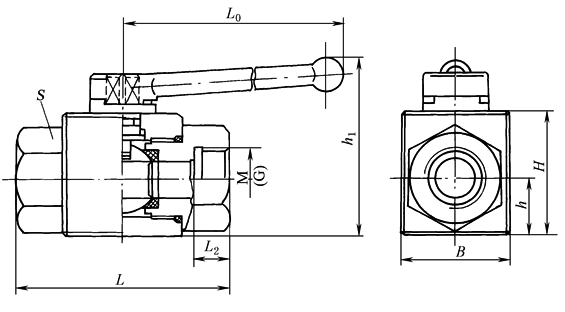

(2) 内螺纹球阀

外形尺寸

型   号

M

/mm

G

/in

尺     寸/mm

B

H

h

h₁

L

L₂

S

L₀

YJZQ-J10N

M18×1.5

³/8

32

36

18

72

78

14

27

120

YJZQ-J15N

M22×1.5

½

35

40

19

87

86

16

30

120

YJZQ-J20N

M27×2

¾

48

55

25

96

108

18

41

160

YJZQ-J25N

M33×2

1

58

65

30

116

116

20

50

160

YJZQ-J32N

M42×2

1¼

76

84

38

141

136

22

60

200

YJZQ-H40N

M48×2

1½

88

98

45

165

148

24

75

250

YJZQ-H50N

M64×2

2

98

110

52

180

180

26

85

300

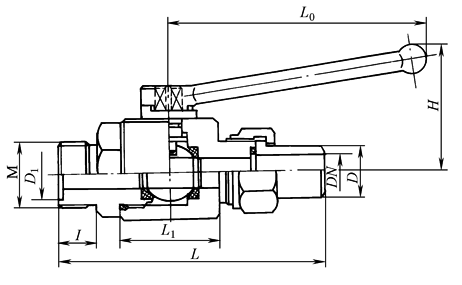

(3) 外螺纹球阀外形尺寸

外形尺寸

型   号

M/mm

尺     寸/mm

D

D₁

L

L₁

H

I

L₀

YJZQ-J10W

M27×1.5

18

20

154

42

58

16

120

YJZQ-J15W

M30×1.5

22

22

166

48

68

18

120

YJZQ-J20W

M36×2

28

28

174

60

72

18

160

YJZQ-J25W

M42×2

34

35

212

64

86

20

160

YJZQ-J32W

M52×2

42

40

230

76

103

22

200

YJZQ-H40W

M64×2

50

50

250

84

120

24

250

YJZQ-H50W

M72×2

64

60

294

108

128

26

300

注：生产厂为奉化溪口液压工程成套厂、奉化市朝日液压公司、威海广元液压件联合公司。
