ZFS型多路换向阀

ZFS型多路换向阀是手动控制换向阀的组合阀，由2～5个三位六通手动换向阀、溢流阀、单向阀组成，可根据用途的不同选用。换向阀在中间位置时，主油路有中间全封闭式、压力口封闭式、B腔常闭式及压力油短路卸荷式等。主要用于多个工作机构(液压缸，液压马达)的集中控制

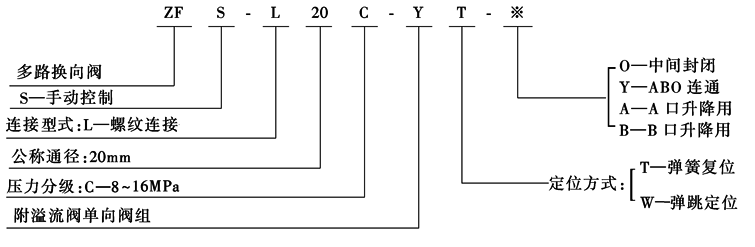

型号意义：

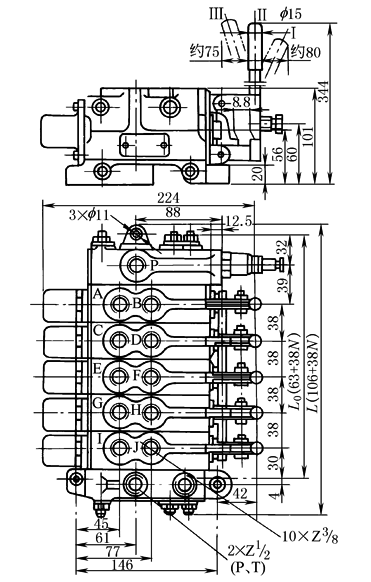

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　ZFS-L10C-Y﹡-﹡型外形尺寸

公称通径

/mm

最大流量

/L·min^-1

工作压力

/MPa

型  号

估计总重/kg

2连

3连

4连

5连

10(3/8″)

20(3/4″)

25(1″)

30

75

130

14.0

14.0

10.5

ZFS-L10

ZFS-L20

ZFS-L25

10.5

24

42

13.5

31.0

53.0

16.5

38

64

19.5

45

75

ZFS滑阀机能

O型全闭口

A型A口升降用

Y型油缸浮动

B型B口升降用

连数N

L₀

L

连数N

L₀

L

连数N

L₀

L

1

2

101

139

144

182

3

4

177

215

220

258

5

253

296

注：生产厂为榆次液压有限责任公司。

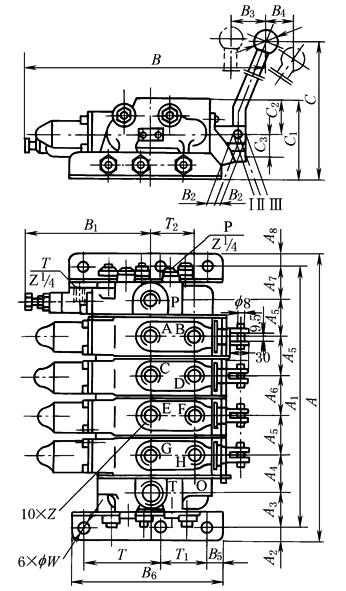

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称通径

型     号

连数

A

A₁

A₂

A₃

A₄

A₅

20(3/4")

ZFS-L20C-Y※

1

2

3

4

236

293.5

351

408.5

204

261.5

319

376.5

16

48

54

57.5

25(1")

ZFS-L25C-Y※

1

2

3

4

285

347.5

410

472.5

241

303.5

366

428.5

22

58

62.5

62.5

公称通径

连数

A₆

A₇

A₈

B

B₁

B₂

B₃

B₄

B₅

B₆

20(3/4")

1

2

3

4

54

48

16

371.5

184.5

9.5

78

73

18

213

25(1")

1

2

3

4

62.5

58

22

437

188

12

107

100

25

275

公称通径

连数

C

C₁

C₂

C₃

Z

T

T₁

T₂

f W

20(3/4")

1

2

3

4

275

121

54

30

Z3/4"

110

67

60

15

25(1")

1

2

3

4

391

140

60

40

Z1"

100

125

70

18

注：生产厂为榆次液压有限责任公司。
