带导轨无杆气缸在滚珠直径测量设备上的应用

应用

原理

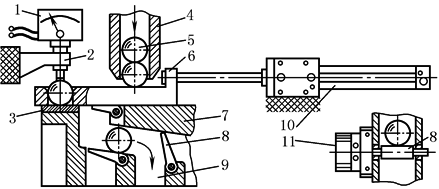

检测直径的设备

1—千分表；2—千分表托架；3—硬质测量面；

4—供料管；5—工件(球或滚子)；

6—供料滑块；7—旋转模块；8—分类挡板；

9—分类通道；10—气缸；11—摆动气缸

在选择性装配操作中，工件要根据公差的一致性被选出来并配对。在实际中，这就意味着装配的工件必须预先分成公差组，图中显示了圆形对称工件的直径检验装置，供料滑块把工件分开并把它们插入到测试装置中，这个装置也可以是通过无接触方式操作的那一种，当供料滑块退回时，根据测试结果分别进入各自的分类通道。每个分类通道闸门将由叶片式摆动气缸来驱动。无杆气缸有一个连接导向块(即供料滑块)，这意味着不需要采用带导向的无杆气缸，在这个应用中，也可使用其他的带不含旋转的活塞杆的气缸

适用

组件

①高精度导向气缸或防扭转紧凑型气缸；②叶片式摆动气缸；③接近开关；④单气控阀；⑤管接头；⑥安装附件
