真空吸盘/摆动气缸/无杆气缸对板料旋转输送上的应用

应用

原理

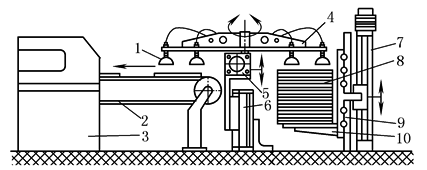

板料的旋转输送

1—吸盘；2—传送带；3—加工机械；4—旋转手臂；

5—旋转驱动(摆动气缸)；6—升降驱动；

7—丝杠驱动单元；8—叠板；

9—直线导向；10—升降平台

在这个例子中，加工机械的工作材料为板料，吸盘安装于对称臂上，吸料和放料同时进行。这种平行操作能节省时间。堆放的板料一步一步上升，使每次吸取板料的高度相同，吸盘上装有补偿弹簧。当板料取完后，升降平台必须复位和装料，在这段时间内，加工机械无法供料，这是对操作不利的方面。如果要利用这一段时间，则需要提供两套升降工作平台

适用

组件

①带导轨的无杆气缸或小型滑块；②单气控阀；③丝杠驱动单元；④传感器；⑤安装附件；⑥摆动气缸
