无杆气缸在薄膜流水线上高速切割工艺的应用

应用

原理

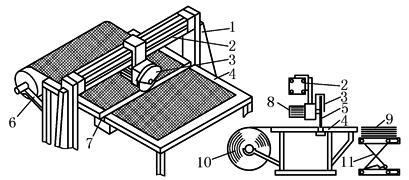

1—支撑；2—无杆气缸；

3—裁剪机构；4—工作台；

5—圆形切割机；6—织物卷的支撑臂；

7—连接器；8—电机；

9—切下工件的安放台；

10—织物卷；11—升降桌

在纺织工业和机械工业中都需要用到切割，如切割纺织布、地毯、工艺织物等。在这个例子中，展示了为此目的而设计的一台相当简单的设备。切割刀具在带导轨的无杆气缸的驱动下，作侧向(横向)高速移动，其速度可通过对排气节流控制来调节，由于背压的作用使气缸的运行更加平稳，改善了它的运动特性。织物卷是悬在支撑臂上的，出料一般通过手工完成，但在需要大批量切割的时候也可以通过自动完成。滚子传送带或进给装置都可用于这个目的。注意：当选用无杆气缸时，其滑块需进行力、转矩、速度分析，是选择滑动型导轨还是循环滚珠轴承型导轨的无杆气缸，如果不选择带导轨的无杆气缸，应自行设计增加辅助导向机构

适用

组件

①带导轨的无杆气缸或电动伺服缸；②接近开关；③单向流量阀；④单气控阀；⑤安装附件；⑥管接头
