倍力气缸在薄壁管切割机上的应用

应用

原理

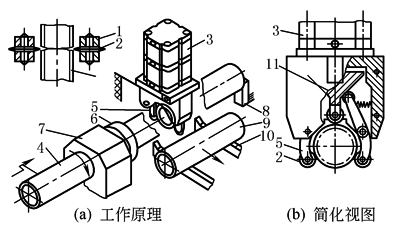

1—切割轮轴承；2—切割轮；

3—倍力气缸；4—管子；

5—切割轮杠杆；6—导向；

7—空心轴驱动；8—可调挡块；

9—加工后的管子；10—传送带；

11—楔形件

薄壁管子可以通过切割轮切割而减少浪费，工作原理为通过3个切割轮沿管壁向管子中心切割，可实现无碎屑切割。三个切割轮中的两个是装在通过边缘驱动的杠杆上的，它们的动作是由气缸的主运动得到的，这三个切割轮通过纯机械方式被连在一起。供料速度是通过排气节流来控制的，管子进给是由夹头处被推向阻挡块处，切割完之后，管子被输出到一个滚子传送带上。本装置所需的动力由一个合适的气缸提供，如图所示，采用了一个倍力气缸

适用

组件

①倍力气缸；②单向节流阀；③接近开关；④单气控阀；⑤安装附件；⑥管接头
