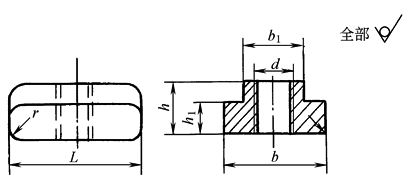

滑块

滑块

mm　　

型号

d

b

b1

h

h1

L

r

C-3

M10

22

14

12

8

30

2

C-4

M10

28

16

15

8

38

2

C-5

M12

38

22

20

14

44

4

C-6

M12

40

22

22

15

52

4

C-7

M16

60

26

24

15

68

5

C-8、C-9

M20

66

32

30

20

76

5

注：1．材料为QT400-15。

2．其余铸造圆角半径为1~2mm。
