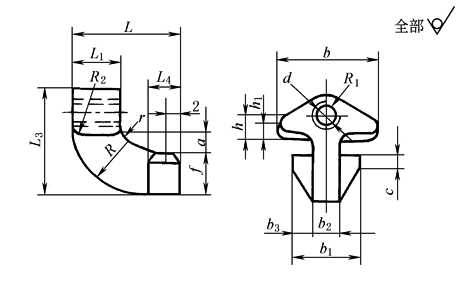

移动卡爪

mm　　

型号

d

b

b₁

b₂

b₃

L

L₁

L₃

L₄

h

h₁

R

R₁

R₂

a

f

r

c

C-3

M12

40

24

12

6

40

20

38

11

8

6

20

10

32

8

12

2

4

C-4

M12

48

30

15

7.5

50

25

50

14

10

7

25

14

40

8

18

2.5

5

C-5

M16

65

40

18

11

60

30

60

17

12

8

30

16

48

10

22

3

4

C-6

M16

65

40

20

10

70

30

69

20

14

10

35

16

56

13

26

3.5

6

C-7

M20

90

60

27

16.5

90

45

88

27

18

13

45

22

72

13

35

4.5

7

C-8

M24

100

70

30

20

100

50

95

30

20

14

50

25

80

15

35

5

10

C-9

M24

110

70

30

20

100

50

100

30

20

14

50

25

80

15

40

5

12

注：1．材料为HT150。

2．其余铸造圆角半径为2mm。
