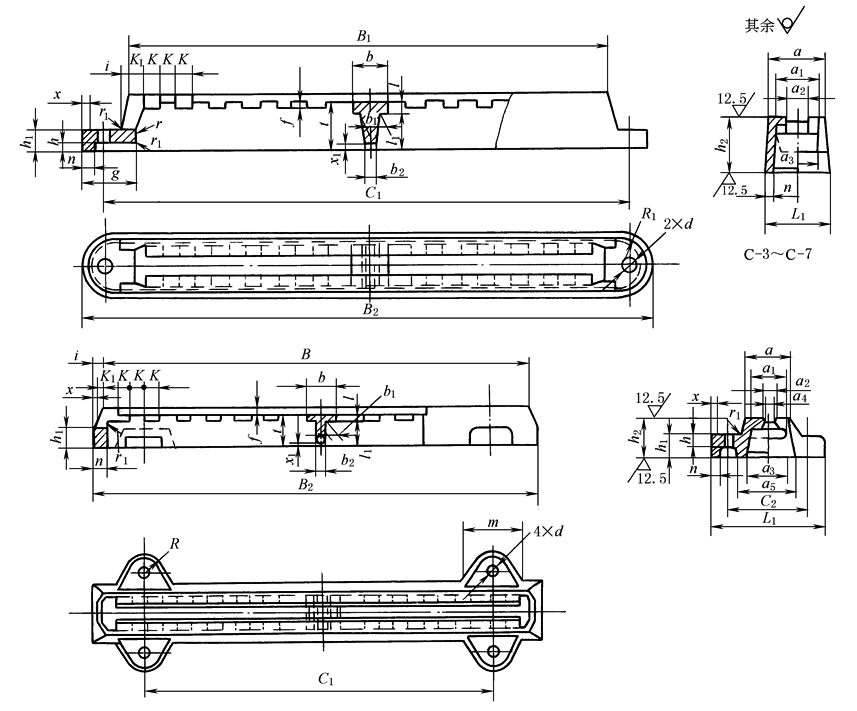

滑轨(3)

mm　　

型号

B₁

B₂

C₁

C₂

a

a₁

a₂

a₃

a₄

a₅

L₁

d

b

b₁

b₂

h

h₁

C-3

370

440

410

40

30

16

26

44

12

25

8

6

10

15

C-4

430

510

470

50

36

18

32

54

14

30

8

6

10

18

C-5

570

670

620

66

48

25

44

72

18

40

10

8

15

22

C-6

630

770

720

68

50

25

46

75

18

45

12

10

15

26

C-7

770

930

870

90

68

30

64

105

24

50

16

10

20

30

C-8

900

950

700

175

100

78

38

74

36

125

255

28

70

16

12

20

35

C-9

1030

1090

800

190

110

86

38

78

35

130

270

28

70

16

12

20

35

型号

h₂

K

K₁

f

l

l₁

t

g

i

n

x

x₁

m

R

R₁

r

r₁

C-3

36

14

20

5

10

22

30

35

7

7

1

5

22

10

4

C-4

45

17

30

5

8

34

39

42

7

8

1

5

27

15

4

C-5

55

20

30

6

10

41

47

50

10

10

2

8

36

15

5

C-6

60

25

25

8

12

40

50

56

20

10

2

8

37.5

15

5

C-7

70

30

30

9

14

51

60

62

25

12

3

8

52.5

15

5

C-8

75

35

10

14

53

63

25

15

3

10

105

40

15

C-9

85

35

12

15

58

73

30

15

3

10

120

40

15

注：1．铸件应经退火处理。

2．其余铸造圆角半径为2~4mm。

3．材料为HT150。
