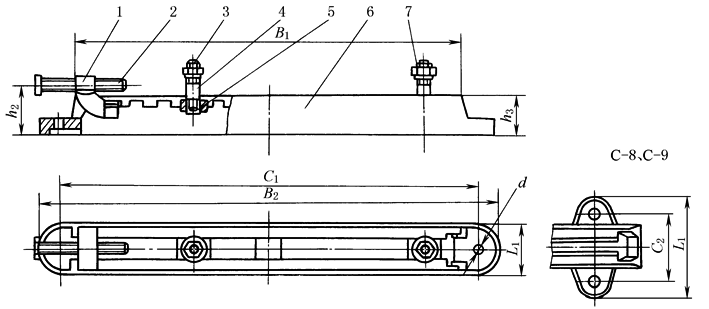

滑轨(2)

型号

主要尺寸/mm

件1

件5

件6

件4

件3

件2

件7

质量

/kg

B₁

B₂

C₁

C₂

h₂

h₃

L₁

d

移动

卡爪

滑块

路轨

螺柱

GB/T 900

螺母

GB/T 6170

螺栓

GB/T 5783

垫圈

GB/T 93

C-3

370

440

410

44

36

44

12

C-3

M10×35*

BM10

M12×80

10

3.8

C-4

430

510

470

55

45

52

14

C-4

M10×40*

BM10

M12×90

10

5.3

C-5

570

670

620

67

55

72

18

C-5

M12×50

BM12

M16×110

12

12.5

C-6

630

770

720

74

60

75

18

C-6

M12×60

BM12

M16×120

12

17.5

C-7

770

930

870

88

70

105

24

C-7

M16×75

BM16

M20×150

16

31

C-8

900

950

700

175

95

75

245

28

C-8

M20×95

BM20

M24×180

20

45

C-9

1030

1090

800

190

105

85

260

28

C-9

M20×105

BM20

20

69

注：1．带*号者用GB/T 899。

2．电动机螺栓孔应与件4相配。
