通气罩　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型式

d₁

d₂

d₃

d₄

d₅

l

l₁

l₂

l₃

b

b₁

t₁

t

R

质量/kg

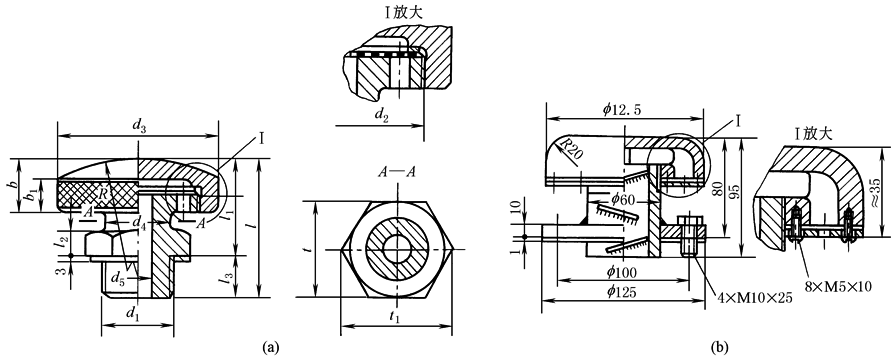

图a

M24

M48×1.5

55

22

12

55

40

8

15

20

16

41.6

36

85

0.45

M36

M64×2

75

30

20

60

40

12

20

20

16

57.7

50

160

0.9

图b

尺寸见图

2.6
