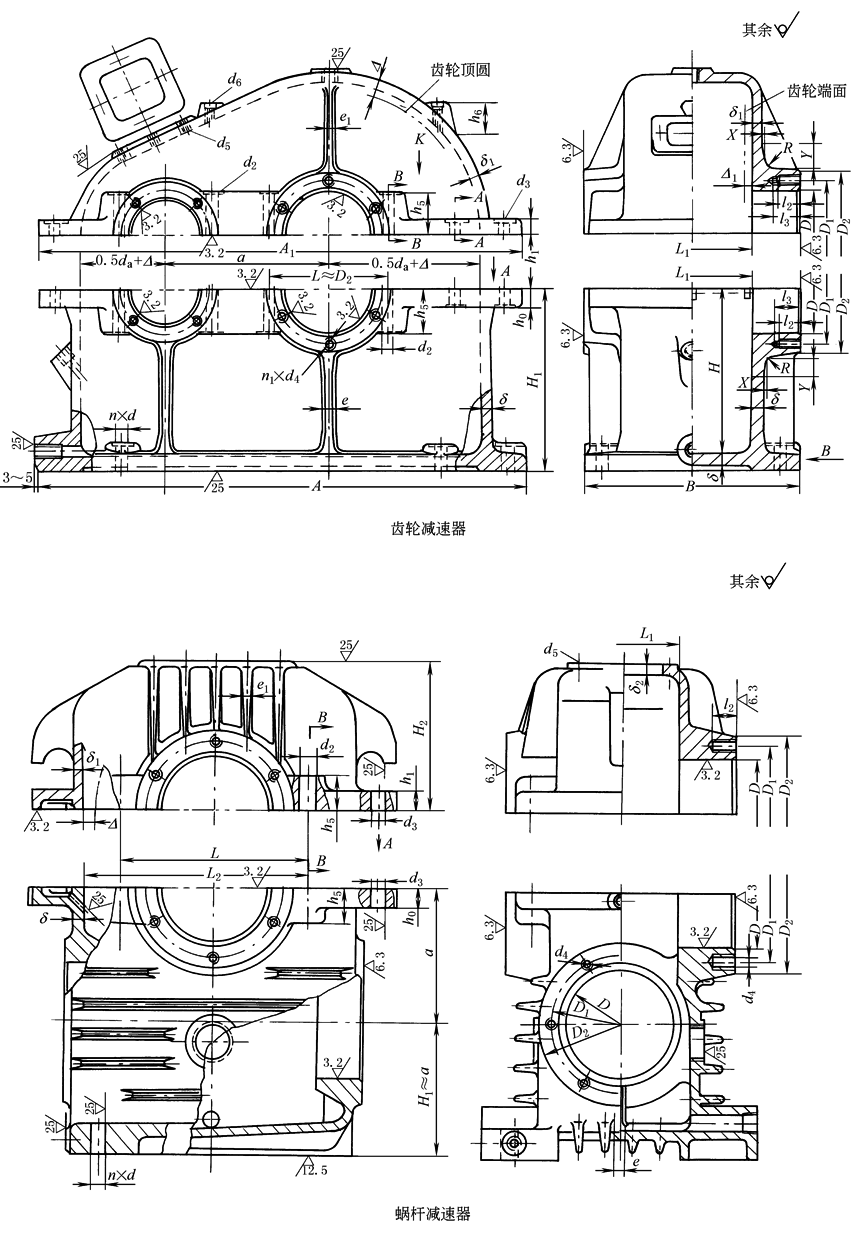

齿轮减速器、蜗杆减速器箱体尺寸

表1

名          称

尺          寸/mm

齿轮减速器箱体

蜗杆减速器箱体

底座壁厚 δ

级数

1

0.025a+1≥7.5

0.04a+(2~3)≥8

a值对圆柱齿轮传动为低速级中心距；对圆锥齿轮传动为大小齿轮平均节圆半径之和；对蜗轮为中心距

2

0.025a+3≥8

3

0.025a+5

箱盖壁厚 δ₁

(0.8~0.85)δ＞8

蜗杆上置式

δ₁＝δ

蜗杆下置式

(0.8~0.85)δ≥8

底座上部凸缘厚度 h₀

(1.5~1.75)δ

箱盖凸缘厚度 h₁

(1.5~1.75)δ₁

(1.5~1.75)δ

底座下部凸缘厚度 h₂、h₃、h₄

平耳座

(2.25~2.75)δ

凸耳座

1.5δ

(1.75~2)h₃

轴承座连接螺栓凸缘厚度 h₅

(3~4)d₂根据结构确定

吊环螺栓座凸缘高度 h₆

吊环螺栓孔深+(10~15)

底座加强筋厚度 e

(0.8~1)δ

箱盖加强筋厚度 e₁

(0.8~0.85)δ₁

(0.8~0.85)δ

地脚螺栓直径 d

(1.5~2)δ或按表5选取

地脚螺栓数目 n

按表5选取

轴承座连接螺栓直径 d₂

0.75d

底座与箱盖连接螺栓直径 d₃

(0.5~0.6)d

轴承盖固定螺栓直径 d₄

按表6选取

视孔盖固定螺栓直径 d₅

(0.3~0.4)d

吊环螺钉直径 d₆

0.8d或按减速器重量确定

轴承盖螺栓分布圆直径 D₁

D+2.5d₄或按表6选取

轴承座凸缘端面直径 D₂

D₁+2.5d₄或按表6选取

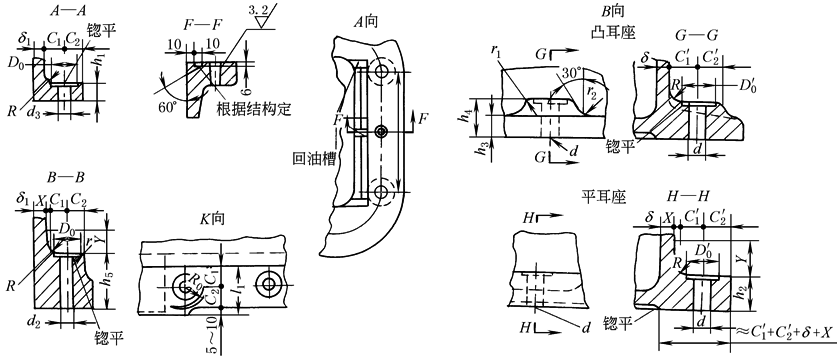

螺栓孔凸缘的配置尺寸 C₁、C₂、r、D₀

按表2选取

地脚螺栓孔凸缘的配置尺寸 C₁'、C₂'、D₀'

按表3选取

铸造壁相交部分的尺寸 X、Y、R

按表4选取

箱体内壁和齿顶的间隙 Δ

≥1.2δ

箱体内壁与齿轮端面的间隙 Δ₁

最小值一般可取为10~15

底座深度 H

0.5d_a+(30~50)(d_a为齿顶圆直径)

底座高度 H₁

H₁≈a，多级减速器H₁≈a_max

箱盖高度 H₂

(d_a2为蜗轮最大直径)

箱盖和箱盖凸缘宽度 l₁

C₁+C₂+(5~10)

轴承盖固定螺栓孔深度 l₂、l₃

查表“地脚螺栓孔和凸缘”

轴承座连接螺栓间的距离 L

L≈D₂

箱体内壁横向宽度 L₁

按结构确定

L₁≈D

其他圆角 R₀、r₁、r₂

R₀＝C₂，r₁＝0.25h₃，r₂＝h₃

注：1．箱体材料为灰铸铁。

2．对于焊接的减速器箱体，其参数可参考本表，但壁厚可减少30%~40%。

3．本表所列尺寸关系同样适合于带有散热片的蜗杆减速器。散热片的尺寸按下列经验公式确定。

h₇＝(4~5)δ

e₂＝δ

r₃＝0.5δ

r₄＝0.25δ

b＝2δ

表2　　　　　　　　　　　　　　　　　　　　　　　　　凸缘螺栓的配置尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　mm

代  号

M6

M8

M10

M12

M16

M20

M22

M24

M27

M30

C_1min

12

15

18

22

26

30

36

40

42

C_2min

10

13

14

18

21

26

30

34

36

D₀

15

20

25

30

40

45

48

55

60

r_max

3

3

4

4

5

5

8

8

8

表3　　　　　　　　　　　　　　　　　　　　　　　　底座凸缘螺栓的配置尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

代  号

M16

M20

M24

M30

M36

M42

M48

M56

C'_1min

25

30

35

50

55

60

70

95

C'_2min

22

25

30

50

58

60

70

D'₀

45

48

60

85

100

110

130

170

表4　　　　　　　　　　　　　　　　　　　　　　　　　　　铸件交接处尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm

壁厚δ

10~15

15~20

20~25

25~30

30~35

X

3

4

5

6

7

Y

15

20

25

30

35

R

5

5

5

8

≥8

注：表中所列过渡处的尺寸适用于h≈(2~3)δ。当h＞3δ时，应加大表中数值；而当h＜2δ时，过渡处的尺寸由设计者自行考虑。

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　地脚螺栓尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

单     级

两     级

三     级

中心距a

螺栓直径d

螺栓数目n

总中心距a

螺栓直径d

螺栓数目n

总中心距a

螺栓直径d

螺栓数目n

100

M16

4

250

M20

6

500

M20

8

150

M16

6

350

M20

6

650

M24

8

200

M16

6

425

M20

6

750

M24

10

250

M20

6

500

M24

8

825

M30

10

300

M24

6

600

M24

8

950

M30

10

350

M24

6

650

M30

8

1100

M36

10

400

M30

6

750

M30

8

1250

M36

10

450

M30

6

850

M36

8

1450

M42

10

500

M36

6

1000

M36

8

1650

M42

10

600

M36

6

1150

M42

8

1900

M48

10

700

M42

6

1300

M42

8

2150

M48

10

800

M42

6

1500

M48

10

900

M48

6

1700

M48

10

1000

M48

6

2000

M56

10

表6　　　　　　　　　　　　　　　　　　　　　　　　　　轴承座凸缘端面尺寸　　　　　　　　　　　　　　　　　　　　　　　mm

代  号

尺          寸

D

47

52

62

72

80

85

90

100

110

120

125

130

140

150

160

170

180

190

200

D₁

68

72

85

95

105

110

115

125

140

150

155

160

170

185

195

205

215

225

235

D₂

85

90

105

115

125

130

135

145

165

175

180

185

200

215

230

240

255

265

275

d₄

M8

M8

M8

M10

M10

M10

M10

M10

M12

M12

M12

M12

M12

M16

M16

M16

M16

M16

M16

d₄数目n₁

4

4

4

4

4

6

6

6

6

6

6

6

6

6

6

6

6

6

6
