使用图表法查公法线长度(跨距)

类别

直齿轮(外啮合、内啮合)

斜齿轮(外啮合、内啮合)

标

准

齿

轮

1.按z'＝z由表公法线长度(跨距)W*查出黑体字的k和W*

2.W＝W*m

例　已知z＝33、m＝3、α＝20°

由表公法线长度(跨距)W*查出k＝4

W*＝10.7946，则

W＝3×10.7946＝32.384mm

1.按β由表值查出

2.按z' 的整数部分由表公法线长度(跨距)W*查出黑体字的k和整数部分的公法线长度

3.按z' 的小数部分由表假想齿数的小数部分的公法线长度查出小数部分的公法线长度

4.将整数部分的公法线长度和小数部分的公法线长度相加，即得W*

5.W_n＝W*m_n

例　已知z＝27、m_n＝4、β＝12°34'、α_n＝20°

由表值查出

z'＝1.0716×27＝28.93

由表公法线长度(跨距)W*查出k＝4和z'＝28时的W*＝10.7246，

由表假想齿数的小数部分的公法线长度查出z'＝0.93时的W*＝0.013，

W*＝10.7246+0.013＝10.7376，

W_n＝10.7376×4＝42.950mm

变

位

齿

轮

1.按z'＝z和x由下图查出k

2.按z'＝z和k由表公法线长度(跨距)W*查出W*

3.按x由表变位齿轮的公法线长度跨距附加量ΔW*查出ΔW*

4.W＝(W*+ΔW*)m

例　已知z＝33、m＝3、x＝0.32、α＝20°

由下图查出k＝5

由表公法线长度(跨距)W*查出W*＝13.7468

由表变位齿轮的公法线长度跨距附加量ΔW*查出ΔW*＝0.2189

W＝(13.7468+0.2189)×3＝41.897mm

1.按β由表值查出

2.按z' 和x_n由下图查出k

3.按z' 的整数部分和k由表公法线长度(跨距)W*查出整数部分的公法线长度

4.按z' 的小数部分由表假想齿数的小数部分的公法线长度查出小数部分的公法线长度

5.将整数部分的公法线长度和小数部分的公法线长度相加，即得W*

6.按x_n由表变位齿轮的公法线长度跨距附加量ΔW*查出ΔW*

7.W_n＝(W*+ΔW*)m_n

例　已知z＝27、m_n＝4、x_n＝0.2、β＝12°34'、α_n＝20°

由表值查出

z'＝1.0716×27＝28.93

由下图查出k＝4

由表公法线长度(跨距)W*查出z'＝28时的W*＝10.7246，

由表假想齿数的小数部分的公法线长度查出z'＝0.93时的W*＝0.013，

W*＝10.7246+0.013＝10.7376，

由表变位齿轮的公法线长度跨距附加量ΔW*查出ΔW*＝0.1368，

W_n＝(10.7376+0.1368)×4＝43.498mm

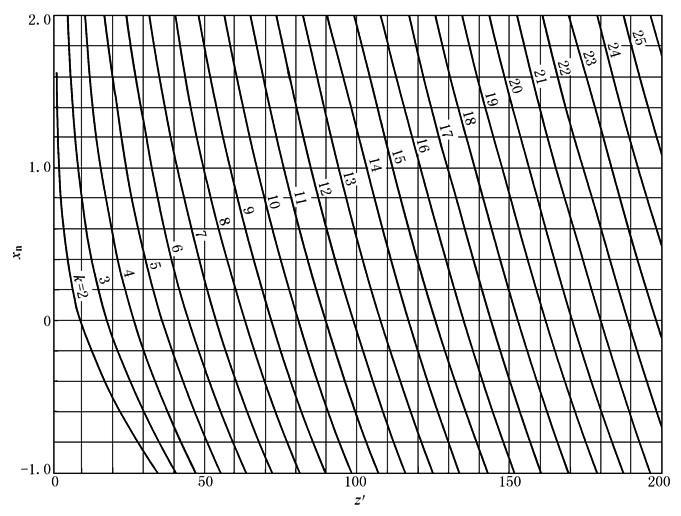

跨测齿数k(α＝α_n＝20°)
