计算选型
|
公法线长度的计算公式 |
||||
|
项 目 |
代号 |
直齿轮(外啮合、内啮合) |
斜齿轮(外啮合、内啮合) |
|
|
标 准 齿 轮 |
跨测齿数(对内齿轮为跨测齿槽数) |
k |
4舍5入成整数 |
k值应4舍5入成整数 |
|
α(或αn)＝20°时的k可由表公法线长度(跨距)W*中的黑体字查出 |
||||
|
公法线长度 |
W |
W＝W*m W*＝cosα[π(k-0.5)+zinvα] |
Wn＝W*mn W*＝cosαn[π(k-0.5)+z'invαn]
|
|
|
α(或αn)＝20°时的W(或Wn)可按表使用图表法查公法线长度的方法求出 |
||||
|
变 位 齿 轮 |
跨测齿数(对内齿轮为跨测齿槽数) |
k |
4舍5入成整数 |
k值应4舍5入成整数 |
|
α(或αn)＝20°时的k可由下图查出 |
||||
|
公法线长度 |
W |
W＝(W*+ΔW*)m W*＝cosα[π(k-0.5)+zinvα] ΔW*＝2xsinα |
Wn＝(W*+ΔW*)mn W*＝cosαn[π(k-0.5)+z'invαn]
ΔW*＝2xnsinαn |
|
|
α(或αn)＝20°时的W(或Wn)可按表使用图表法查公法线长度的方法求出 |
||||
|

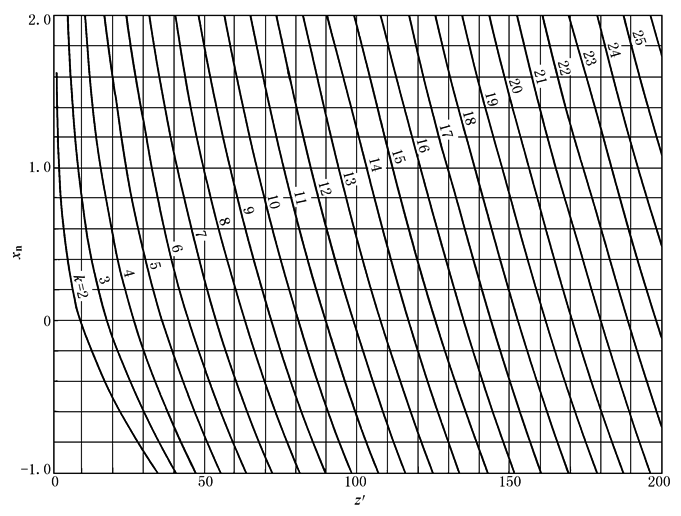

跨测齿数k(α＝αn＝20°) |
||||
