齿厚测量方法的比较和应用

测量

方法

简     图

优     点

缺     点

应     用

公

法

线

长

度

⌒

跨

距

1.测量时不以齿顶圆为基准，因此不受齿顶圆误差的影响，测量精度较高并可放宽对齿顶圆的精度要求

2.测量方便

3.与量具接触的齿廓曲率半径较大，量具的磨损较轻

1.对斜齿轮，当b＜W_nsinβ时不能测量

2.当用于斜齿轮时，计算比较麻烦

广泛用于各种齿轮的测量，但是对大型齿轮因受量具限制使用不多

分

度

圆

弦

齿

厚

与固定弦齿厚相比，当齿轮的模数较小，或齿数较少时，测量比较方便

1.测量时以齿顶圆为基准，因此对齿顶圆的尺寸偏差及径向圆跳动有严格的要求

2.测量结果受齿顶圆误差的影响，精度不高

3.当变位系数较大(x＞0.5)时，可能不便于测量

4.对斜齿轮，计算时要换算成当量齿数，增加了计算工作量

5.齿轮卡尺的卡爪尖部容易磨损

适用于大型齿轮的测量。也常用于精度要求不高的小型齿轮的测量

固

定

弦

齿

厚

计算比较简单，特别是用于斜齿轮时，可省去当量齿数z_v的换算

1.测量时以齿顶圆为基准，因此对齿顶圆的尺寸偏差及径向圆跳动有严格的要求

2.测量结果受齿顶圆误差的影响，精度不高

3.齿轮卡尺的卡爪尖部容易磨损

4.对模数较小的齿轮，测量不够方便

适用于大型齿轮的测量

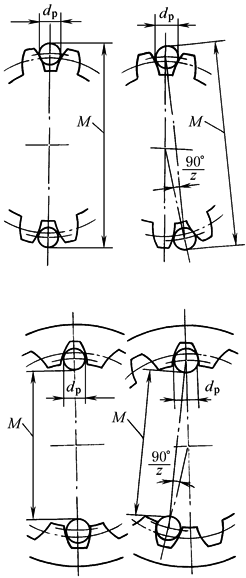

量

柱

⌒

球

测

量

距

测量时不以齿顶圆为基准，因此不受齿顶圆误差的影响，并可放宽对齿顶圆的加工要求

1.对大型齿轮测量不方便

2.计算麻烦

多用于内齿轮和小模数齿轮的测量
