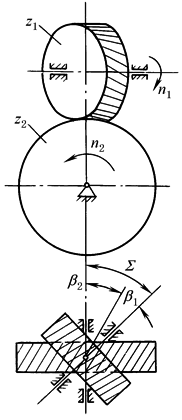

交错轴斜齿轮传动的几何计算

名称

代号

计  算  公  式

说     明

轴交角

S

由结构设计确定，一般S＝90°

螺旋角

β

旋向相同：β₁+β₂＝S

一般采用较多

旋向相反：β₁-β₂＝S(或β₂-β₁＝S)

多用于S较小时

中心距

a

齿数比

u

齿数比不等于分度圆直径比

当S＝90°时

中心距

a

中心距最小的条件

当m_n、z₁、u给定时，按此条件可得出最紧凑的结构

注：交错轴斜齿轮实际上是两个螺旋角不相等(或螺旋角相等，但旋向相同)的斜齿轮，因此其他尺寸的计算与斜齿轮相同，可按表标准齿轮传动的几何计算进行。
