计算选型
|
不同使用场合下推荐的基本齿条 |
||||
|
(1)基本齿条型式的应用 A型标准基本齿条齿廓推荐用于传递大转矩的齿轮 根据不同的使用要求可以使用替代的基本齿条齿廓：B型和C型基本齿条齿廓推荐用于通常的使用场合。用一些标准滚刀加工时，可以用C型 D型基本齿条齿廓的齿根圆角为单圆弧齿根圆角。当保持最大齿根圆角半径时，增大的齿根高(hfP＝1.4m，齿根圆角半径ρfP＝0.39m)使得精加工刀具能在没有干涉的情况下工作。这种齿廓推荐用于高精度、传递大转矩的齿轮，因此，齿廓精加工用磨齿或剃齿。在精加工时，要小心避免齿根圆角处产生凹痕，凹痕会导致应力集中 几种类型基本齿条齿廓的几何参数见下表 (2)具有挖根的基本齿条齿廓 使用具有给定的挖根量uFP和挖根角αFP的基本齿条齿廓时，用带凸台的刀具切齿并用磨齿或剃齿精加工齿轮，见下图。uFP和αFP的具体值取决于一些影响因素，如加工方法，在本标准中没有说明加工方法

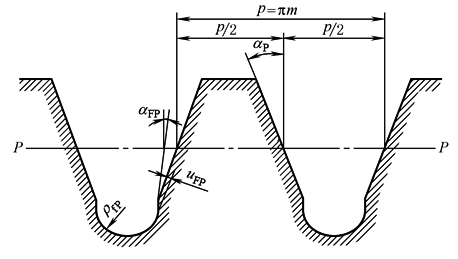

具有给定挖根量的基本齿条齿廓 |
||||
|
基本齿条齿廓 |
||||
|
项 目 |
基本齿条齿廓类型 |
|||
|
A |
B |
C |
D |
|
|
αP |
20° |
20° |
20° |
20° |
|
haP |
1m |
1m |
1m |
1m |
|
cP |
0.25m |
0.25m |
0.25m |
0.4m |
|
hfP |
1.25m |
1.25m |
1.25m |
1.4m |
|
ρfP |
0.38m |
0.3m |
0.25m |
0.39m |
