计算选型
|
标准基本齿条齿廓(GB/T 1356—2001) |
|||
|

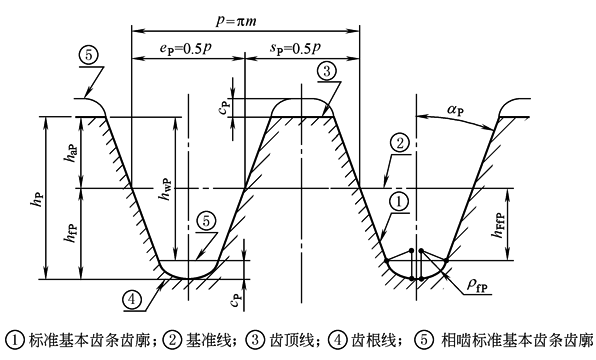

标准基本齿条齿廓和相啮标准基本齿条齿廓 |
|||
|
表1 代号和单位 |
|||
|
符 号 |
意 义 |
单 位 |
|
|
cP |
标准基本齿条轮齿与相啮标准基本齿条轮齿之间的顶隙 |
mm |
|
|
eP |
标准基本齿条轮齿齿槽宽 |
mm |
|
|
haP |
标准基本齿条轮齿齿顶高 |
mm |
|
|
hfP |
标准基本齿条轮齿齿根高 |
mm |
|
|
hFfP |
标准基本齿条轮齿齿根直线部分的高度 |
mm |
|
|
hP |
标准基本齿条的齿高 |
mm |
|
|
hwP |
标准基本齿条和相啮标准基本齿条轮齿的有效齿高 |
mm |
|
|
m |
模数 |
mm |
|
|
p |
齿距 |
mm |
|
|
sP |
标准基本齿条轮齿的齿厚 |
mm |
|
|
uFP |
挖根量 |
mm |
|
|
αFP |
挖根角 |
(°) |
|
|
αP |
压力角 |
(°) |
|
|
ρfP |
基本齿条的齿根圆角半径 |
mm |
|
|
表2 标准基本齿条齿廓的几何参数 |
|||
|
项 目 |
标准基本齿条齿廓的几何参数值 |
||
|
αP |
20° |
||
|
haP |
1m |
||
|
cP |
0.25m |
||
|
hfP |
1.25m |
||
|
ρfP |
0.38m |
||
|
1)标准基本齿条齿廓的几何参数见上图和表2，对于不同使用场合所推荐的基本齿条见表不同使用场合下推荐的基本齿条 2)标准基本齿条齿廓的齿距为p＝πm 3)在haP加hFfP高度上，标准基本齿廓的齿侧面为直线 4)P—P线上的齿厚等于齿槽宽，即齿距的一半
式中 sP——标准基本齿条轮齿的齿厚； eP——标准基本齿条轮齿的齿槽宽； p——齿距； m——模数 5)标准基本齿条齿廓的齿侧面与基准线的垂线之间的夹角为压力角αP 6)齿顶线和齿根线分别平行于基准线P—P，且距P—P线之间的距离分别为haP和hfP 7)标准基本齿条齿廓和相啮标准基本齿条齿廓的有效齿高hwP等于2haP 8)标准基本齿条齿廓的参数用P—P线作为基准 9)标准基本齿条的齿根圆角半径ρfP由标准顶隙cP确定 对于αP＝20°、cP≤0.295m、hFfP＝1m的基本齿条
式中 ρfPmax——基本齿条的最大齿根圆角半径； cP——标准基本齿条轮齿和相啮标准基本齿条轮齿的顶隙； αP——压力角 对于αP＝20°、0.295m＜cP≤0.396m的基本齿条
式中 hfP——基本齿条轮齿的齿根高 ρfPmax的中心在齿条齿槽的中心线上 应该注意，实际齿根圆角(在有效齿廓以外)会随一些影响因素的不同而变化，如制造方法、齿廓修形、齿数 10)标准基本齿条齿廓的参数cP、haP、hfP和hwP也可以表示为模数m的倍数，即相对于m＝1mm时的值可加一个星号表明，例如： hfP＝hfP*m |
|||
