GXYZ型A系列高低压稀油站

GXYZ 型A系列高低压稀油站

适用于装有动静压轴承的磨机、回转窑、电机等大型设备的稀油循环润滑系统。根据动静压润滑工作原理，在启动、低速和停车时用高压系统，正常运行时用低压系统，以保证大型机械在各种不同转速下均能获得可靠的润滑，延长主机寿命。稀油站的高压部分压力为31.5MPa，流量2.5L/min，低压部分压力小于等于0.4MPa，流量16~125L/min，稀油站具有过滤、冷却、加热等装置和连锁、报警、自控等功能。

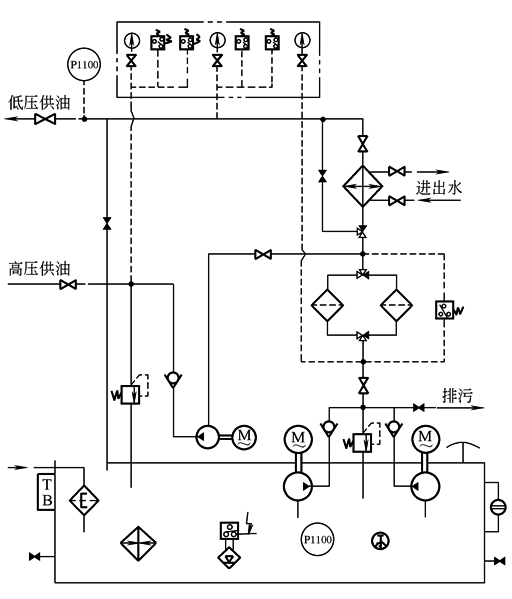

表1　　　　　　　　　　　　　　　　　　　　　　　　GXYZ 型A系列高低压稀油站基本参数及原理图

原理图

参数

GXYZ-A

2.5/16

2.5/25

2.5/40

2.5/63

2.5/100

2.5/125

低

压

系

统

泵装置

型号

16

25

40

63

100

125

流量

/L·

min^-1

16

25

40

63

100

125

供油压

力/MPa

≤0.4

供油温

度/℃

40±3

电

动

机

型号

Y90S-4，V1

Y100L1-4，V1

Y112M-4，V1

功率

/kW

1.1

2.2

4

转速

/r·

min^-1

1450

1440

1440

油箱容积

/m³

0.8

1.2

1.6

高

压

系

统

泵装置

型号

2.5MCY14-1B

流量/L·

min^-1

2.5

供油压力

/MPa

31.5

电

动

机

型号

Y112M-6，B35

功率

/kW

2.2

转速

/r·

min^-1

940

过滤精度

/mm

0.08~0.12

过滤面积

/m²

0.13

0.20

0.41

冷却面积

/m²

3

5

7

冷却水耗量

/m³·h^-1

1

1.5

3.6

5.7

9

11.25

电加热功率

/kW

3×4

3×4

6×4

外形尺寸

/mm

1490×1230×

1500

1620×1430×

1550

—

注：1.全部过滤器切换压差为0.15MPa。

2.生产厂有南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，四川川润股份有限公司，太原市兴科机电研究所。

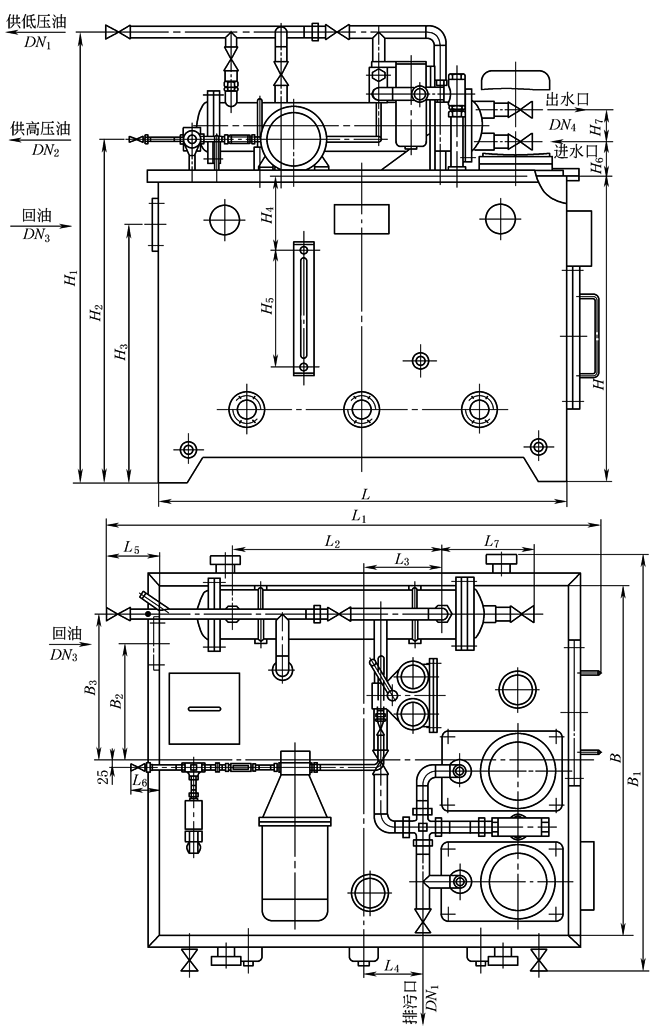

表2　　　　　　　　　　　　　　　　　　　GXYZ型A系列稀油站外形图及其高低压稀油站外形尺寸　　　　　　　　　　　　　　　mm

尺寸

GXYZ-A

2.5/16

2.5/25

2.5/40

2.5/63

DN₁

25

32

DN₂

10

10

DN₃

50

65

DN₄

25

32

L

1250

1400

B

1000

1200

H

1000

1050

L₁

1490

1620

L₂

925

720

L₃

410

270

L₄

200

200

L₅

120

140

L₆

100

100

L₇

208

276

B₁

1230

1430

B₂

360

400

B₃

420

500

H₁

1500

1500

H₂

1132

1182

H₃

890

890

H₄

130

200

H₅

500

400

H₆

70

120

H₇

78

110
