XYZ-G 型稀油站(JB/ZQ/T 4147—91)

适用于润滑介质运动黏度在40℃时为22~320mm²/s的稀油循环润滑系统中，如冶金、矿山、电力、石化、建材、交通、轻工等行业的机械设备的稀油润滑

表 1　　　　　　　　　　　　　　　　　　　　　　　　　XYZ-G 型稀油站技术性能参数

型号

供油

压力

/MPa

公称

流量

/L·min^-1

供油

温度

/℃

油箱

容积

/m³

电动机

过滤

面积

/m²

换热

面积

/m²

冷却水

耗量

/m³·h^-1

电加热器

蒸汽

耗量

/kg·h^-1

质量

/kg

功率

/kW

转速

/r·min^-1

功率

/kW

电压

/V

XYZ-6G

≤0.4

6

40±3

0.15

0.55

1400

0.05

0.8

0.36

2

220

(380)

—

308

XYZ-10G

10

0.15

0.55

1400

0.05

0.8

0.6

2

—

309

XYZ-16G

16

0.63

1.1

1450

0.13

3

1

6

—

628

XYZ-25G

25

0.63

1.1

1450

0.13

3

1.5

6

—

629

XYZ-40G

40

1

2.2

1430

0.19

5

3.6

12

—

840

XYZ-63G

63

1

2.2

1430

0.19

5

5.7

12

—

842

XYZ-100G

100

1.6

4

1440

0.4

6

9

24

—

1260

XYZ-125G

125

1.6

4

1440

0.4

6

11.25

24

—

1262

XYZ-250G

250

6.3

5.5

1440

0.52

24

15~22.5

100^①

3980

XYZ-400G

400

10

7.5

1460

0.83

36

24~36

160^①

5418

XYZ-630G

630

16

15

1460

1.31

45

38~56

250^①

8750

XYZ-1000G

1000

25

22

1470

2.2

54

60~90

400^①

12096

其他参数

稀油站的过滤精度：0.08~0.12mm；润滑油温降小于等于8℃；冷却水温度小于等于30℃、冷却水压力0.2~0.4MPa；使用蒸汽加热油时蒸汽压力为0.2~0.4MPa；换热器进油温度约为50℃

公

称

流

量

≤125L/min

的稀油站

采用电加热，全部部件都装在油箱上，为整体式结构；就地放置，无地基

≥250L/min

的稀油站

采用蒸汽加热，用户如欲改用电加热，订货时请说明：其主要部件均装于基础上，为分体式结构，有地基

① 若用户需要可改用电加热。

注：1．XYZ-G型稀油站及其改进型产品在国内应用广泛；各生产厂都有所改进，在稀油站选用元件、仪表及相关尺寸均有所不同，请用户以各生产厂的选型手册或样本为准，如需改进或改变时，需和生产厂联系。

2．生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，太原矿山机器润滑液压设备有限公司，常州市华立液压润滑设备有限公司；中国重型机械研究院机械装备厂，四川川润股份有限公司。

XYZ-G型 稀油站系统

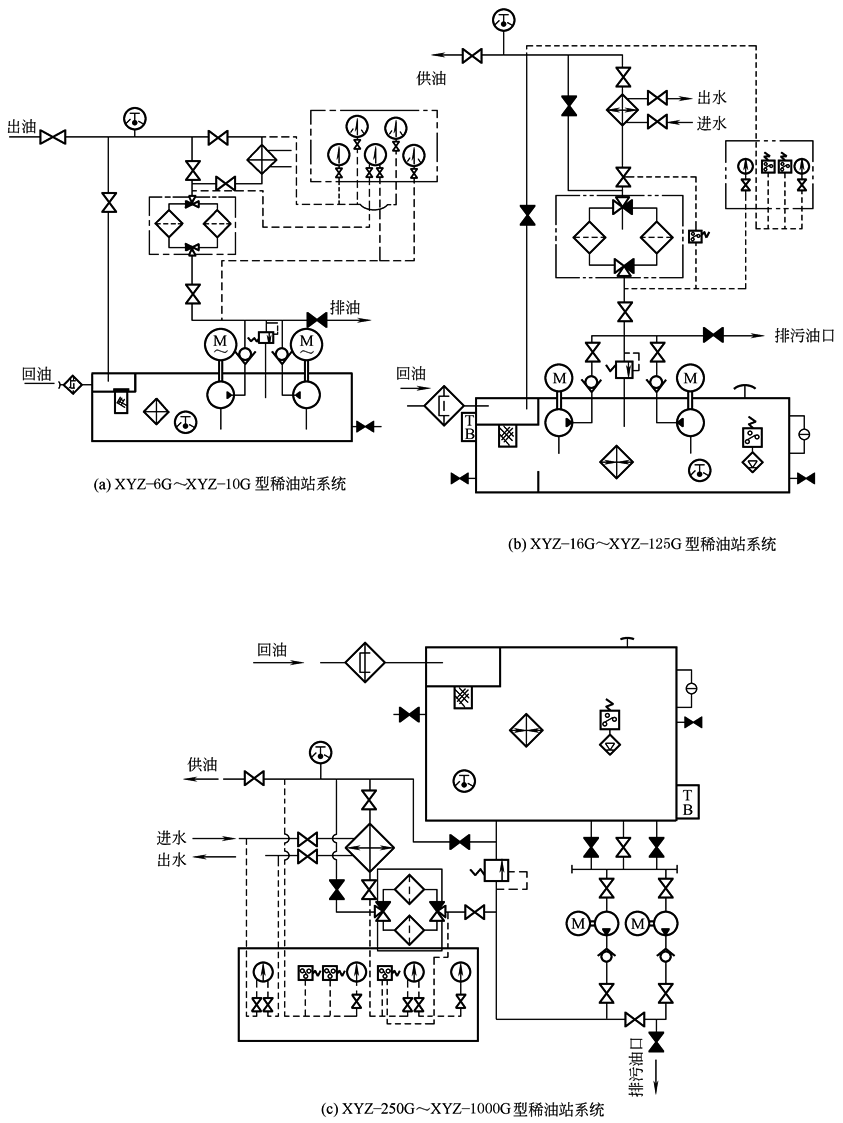

稀油站系统原理图

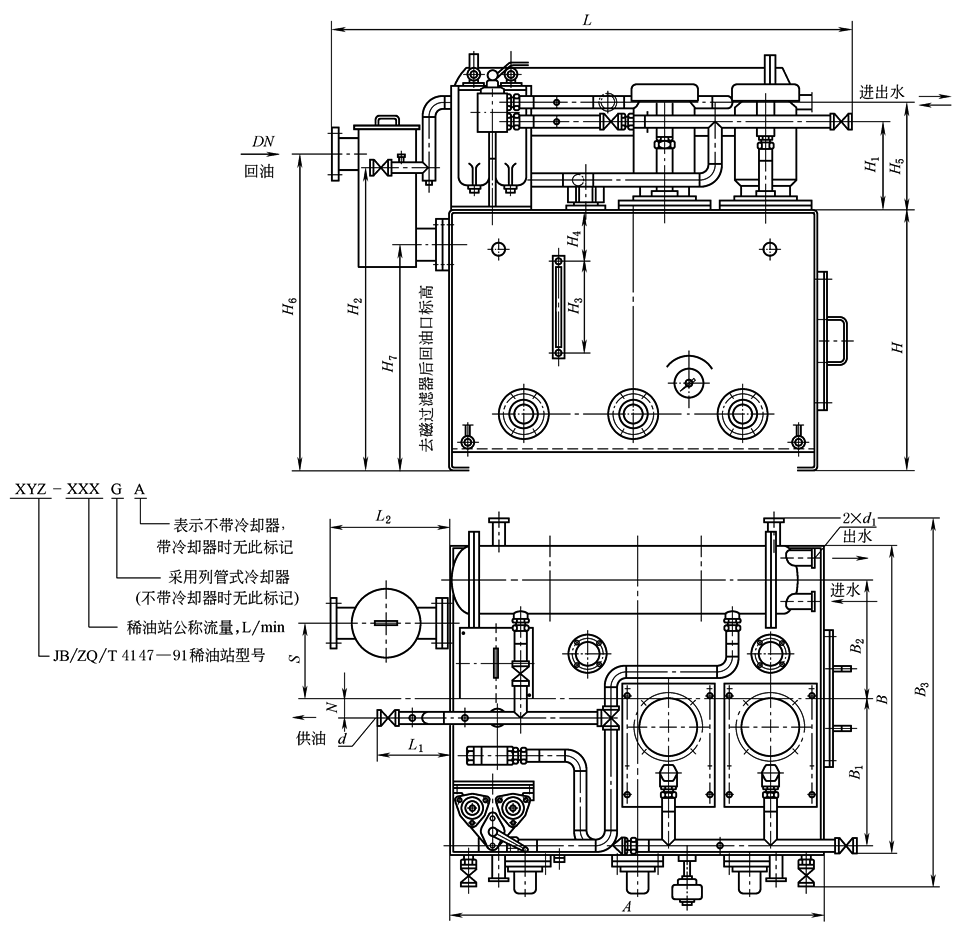

XYZ-6G~XYZ-125G型稀油站外形图

标记示例：

1)公称流量125L/min的稀油站XYZ-125G型，标记为　稀油站　JB/ZQ/T 4147—91

2)公称流量400L/min但不带冷却器的稀油站XYZ-400A型，标记为　稀油站　JB/ZQ/T 4147—91

表2　　　　　　　　　　　　　　　　　　　　　　　　XYZ-6G~XYZ-125G 型稀油站外形尺寸　　　　　　　　　　　　　　　　　mm

型号

DN

d

A

B

H

L

L₁

L₂

S

N

B₁

B₂

B₃

d₁

H₁

H₂

H₃

H₄

H₅

H₆

H₇

XYZ-6G

XYZ-10G

25

G¹/2

700

550

450

1010

190

310

150

0

255

220

730

G³/4

213

550

268

80

268

580

380

XYZ-16G

XYZ-25G

50

G1

1000

900

700

1505

256

390

175

35

410

363

1130

G1

285

855

350

130

350

875

580

XYZ-40G

XYZ-63G

50

G1¹/4

1200

1000

850

1700

235

390

248

60

470

390

1230

G1¹/4

290

990

355

160

355

1035

740

XYZ-100G

XYZ-125G

80

G1¹/2

1500

1200

950

2300

390

492

170

100

560

444

1430

G1¹/4

305

978

355

180

375

1095

820

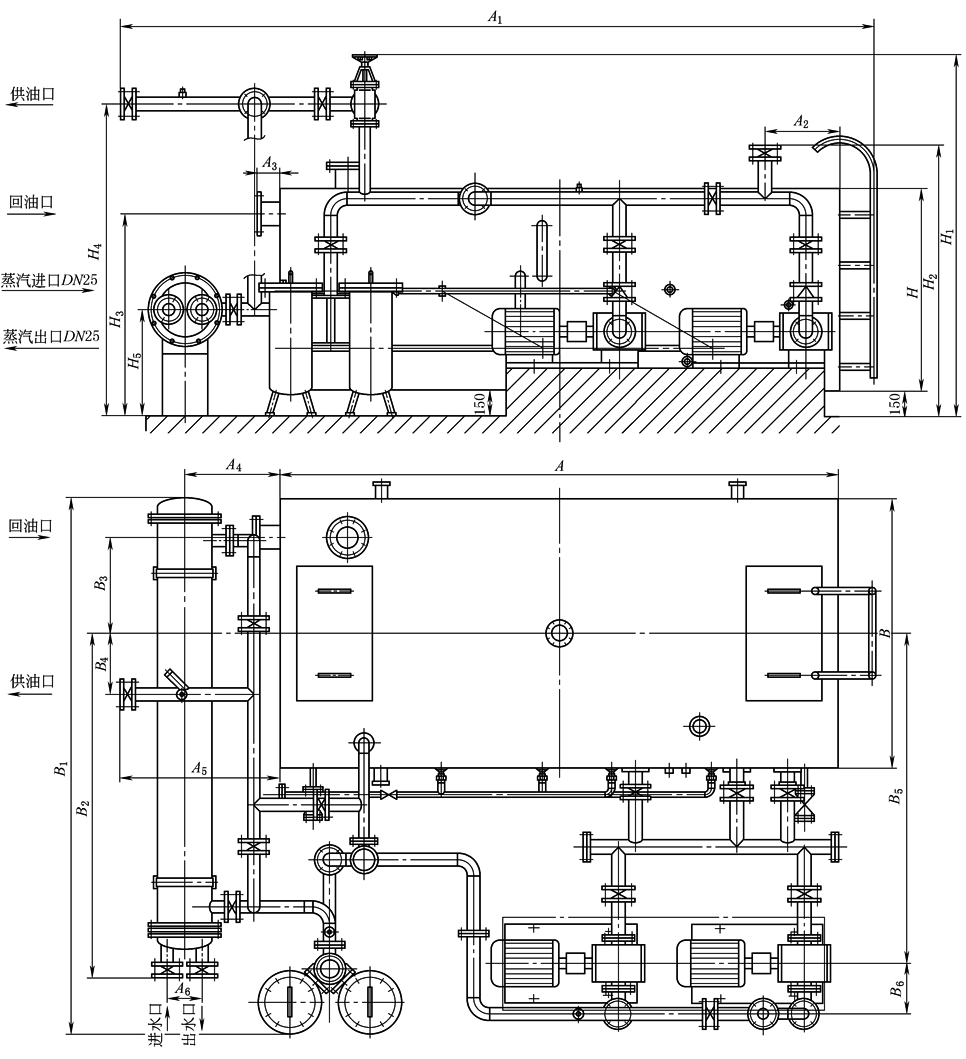

XYZ-250G~XYZ-1000G型稀油站外形图

表3　　　　　　　　　　　　　　　　　　　　　　　XYZ-250G~XYZ-1000G 型稀油站外形及安装尺寸　　　　　　　　　　　　　　　mm

型号

回油通径

供油通径

进出水通径

A

B

H

A₁

A₂

A₃

A₄

A₅

A₆

XYZ-250G

125

65

65

3300

1600

1200

4445

442

630

560

945

200

XYZ-400G

150

80

100

3600

2000

1500

4600

492

700

572

800

235

XYZ-630G

200

100

100

4500

2600

1600

5950

560

882

650

1345

235

XYZ-1000G

250

125

200

5500

2600

1900

7600

630

1020

1080

1900

235

型号

B₁

B₂

B₃

B₄

B₅

B₆

H₁

H₂

H₃

H₄

H₅

蒸汽接口

XYZ-250G

3280

2050

570

364

1960

300

2172

1600

1485

1850

630

G1(采用电加热时无此接口)

XYZ-400G

3690

2430

750

907

2230

300

2325

1750

1740

1965

620

XYZ-630G

4550

2536

1020

320

2700

390

2465

2067

1835

2080

780

XYZ-1000G

4700

2736

1000

500

2720

450

2865

2285

2175

2480

1060

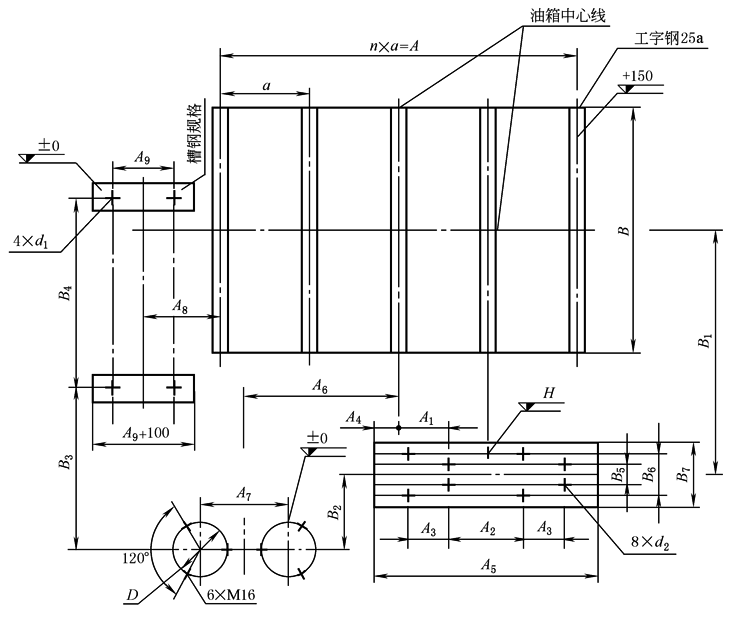

表4　　　　　　　　　　　　　　　　　　　　　XYZ-250G~XYZ-1000G 型稀油站地基及其图尺寸　　　　　　　　　　　　　　　　　mm

型号

A

A₁

A₂

A₃

A₄

A₅

A₆

A₇

A₈

A₉

B

B₁

XYZ-250G

3200

350

660

450

320

1900

1350

474

610

300

1600

1960

XYZ-400G

3500

385

590

450

370

2050

1420

529

622

300

2000

2230

XYZ-630G

4200

559

825

655

295

2500

1610

550

800

300

2800

2700

XYZ-1000G

5190

840

1210

655

510

3520

2180

779

1235

300

2800

2720

型号

槽钢规格

B₂

B₃

B₄

B₅

B₆

B₇

d₁

d₂

D

H

n

a

XYZ-250G

12

230

712

1835

280

380

550

M20

M16

260

286

4

800

XYZ-400G

12

210

830

1232

280

380

600

M20

M16

350

315

4

875

XYZ-630G

12

240

883

2042

315

465

640

M20

M20

350

260

5

840

XYZ-1000G

20a

270

1045

2042

315

465

710

M20

M20

600

330

6

865
