DWB 型微型循环润滑系统

DWB 型微型循环润滑系统。适用于数控机械、金属切削机床、锻压与铸造机械以及化工、塑料、轻纺、包装、建筑运输等行业中负荷较轻的机械及生产线设备的循环润滑系统。主要由DWB 型微型油泵装置、JQ 型节流分配器、吸油过滤器和管道附件等部分组成。

DWB 型微型油泵装置由齿轮油泵、微型异步电动机、溢流阀、压力表、管道等部分组成。装置通常为卧式安装，直接插入减速器、电动机或机器壳体的油池中，但吸油口必须在最低油位线以下。DWB-350~DWB-1000 型油泵装置带有网状吸油过滤器，直接拧于吸油口d₁，对DWB-2.5~DWB-6 型，用户可根据需要自行配置吸油管道及过滤器。装置也可垂直安装，但应注意，泵的最大吸入高度不应超过500mm。

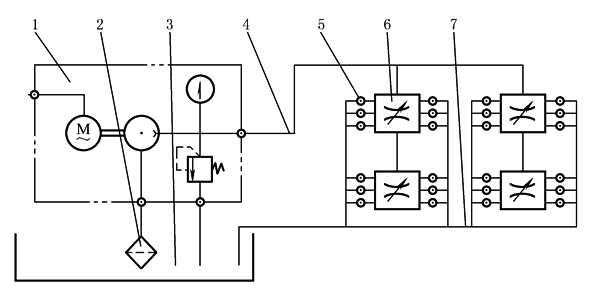

DWB 型微型循环润滑系统原理图

1—微型油泵装置；2—吸油过滤器；3—油池；4—压油管道；5—机器润滑点；6—节流分配器(JQ型)；7—回流通道

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　DWB 型基本参数

型号

工作压力/MPa

流量

电动机特性

型号

功率/W

电压/V

转速/r·min^-1

质量/kg

DWB-350

0.6

350mL/min

YS-5624

90

380

1400

5.25

DWB-500

1.6

500mL/min

5.30

DWB-1000

2.5

1000mL/min

YS-5634

120

5.40

DWB-2.5

0.6

2.5L/min

YS-7126

250

380

1000

20

DWB-4

4L/min

20

DWB-6

6L/min

YS-7124

370

1500

22

注：生产厂有太原市兴科机电研究所，太原宝太润液设备有限公司。

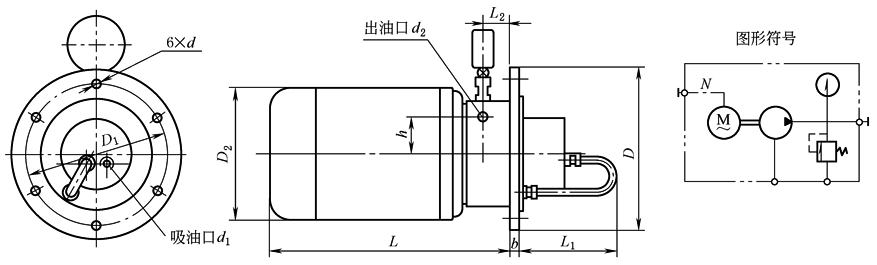

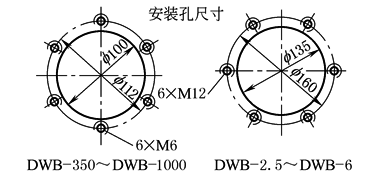

表2　　　　　　　　　　　　　　　　　　　　　　DWB 型微型油泵装置的外形及连接尺寸　　　　　　　　　　　　　　　　　mm

型  号

D

D₁

D₂

b

L

L₁

L₂

h

d

d₁

d₂

350

DWB-500

1000

125

112

120

8

186

90

30

14

6.5

M8×1

f 8×1

铜管

2.5

DWB-4

6

190

160

145

14

280

145

35

42

13

f 12×1

铜管

f 10×1

铜管
