XHZ型稀油润滑装置(JB/ZQ4586—2006)

XHZ 型稀油润滑装置(JB/ZQ 4586—2006)
适用于冶金、矿山、电力、石化、建材、轻工等行业机械设备的稀油循环润滑系统。
表1　　　　　　　　　　　　　　　　　　　　　　　　XHZ 型稀油润滑装置基本参数
型号	公称压力 /MPa	公称流量 /L·min^-¹		油箱容量 /m³		电动机			过滤面积 /m²		换热面积 /m²		冷却水管通径 /mm		冷却水耗量 /m³·h^-¹			电加热器功率 /kW		蒸汽管通径 /mm				蒸汽耗量 /kg·h^-¹			压力罐容量 /m³		出油口通径 /mm		回油口通径 /mm			质量 /kg
						功率 /kW		极数 P
XHZ-6.3	≥0.63 (泵口压力) 0.5 (供油口压力)	6.3		0.25		0.75		4.6	0.05		1.3		25		0.38			3		—				—			—		15		40			320
XHZ-10		10													0.6
XHZ-16		16		0.5		1.1		4.6	0.13		3		25		1			6		—				—			—		25		50			980
XHZ-25		25													1.5
XHZ-40		40		1.25		2.2		4.6	0.20		6		32		2.4			12		—				—			—		32		65			1520
XHZ-63		63													3.8
XHZ-100		100		2.5		5.5		4.6	0.40		11		32		6			18		—				—			—		40		80			2850
XHZ-125		125													7.5
XHZ-160A		160		5		7.5		4.6	0.52		20		65		9.6			根据用户要求可改电加热		25				40			—		60		125			4570
XHZ-160																																		3950
XHZ-200A		200													12																			4570
XHZ-200																																		3950
XHZ-250A		250		10		11		4.6	0.83		35		100		15					25				65			—		80		150			5660
XHZ-250																																		5660
XHZ-315A		315													19																			6660
XHZ-315																																		5660
XHZ-400A		400		16		15		4.6	1.31		50		100		24					32				90			—		100		200			8350
XHZ-400																																		7290
XHZ-500A		500													30																			8350
XHZ-500																																		7290
XHZ-630		630		20		18.5		6	1.31		60		100		55					32				120			—		100		250			8169
XHZ-630A₁																											2							10140
XHZ-630A																																		10160
XHZ-800		800		25		22		6	2.2		80		125		70					40				140			—		125		250			11550
XHZ-800A₁																											2.5							13610
XHZ-800A																																		13780
XHZ-1000		1000		31.5		30		6	2.2		100		125		90					50				180			—		125		300			13315
XHZ-1000A₁																											31.5							15500
XHZ-1000A																																		15500
注：1．本系列尚有1250、1250A₁、1250A、1600、1600A₁、1600A、2000、2000A₁、2000A型号等，本表从略。 2．过滤精度：低黏度介质为0.08mm；高黏度介质为0.12mm。 3．冷却水温度小于等于30℃、压力小于等于0.4MPa；当冷却器进油温度为50℃时，润滑油降温大于等于8℃；加热用蒸汽时，压力为0.2~0.4MPa。 4．适用于黏度值为22~460mm²/s的润滑油。 5．XHZ-160~XHZ-500润滑装置，除油箱外所有元件均安装在一个公共的底座上：XHZ-160A~XHZ-500A润滑装置的所有元件均直接安装在地面上；XHZ-630~XHZ1000润滑装置不带压力罐；XHZ-630A~XHZ-1000A润滑装置带压力罐正方形布置；XHZ-630A₁~XHZ-1000A₁润滑装置带压力罐，长方形布置。本装置还带有电控柜和仪表盘。 6．生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，中国重型机械研究院机械装备厂，启东润滑设备有限公司，四川川润股份有限公司，常州市华立液压润滑设备有限公司，上海润滑设备厂。

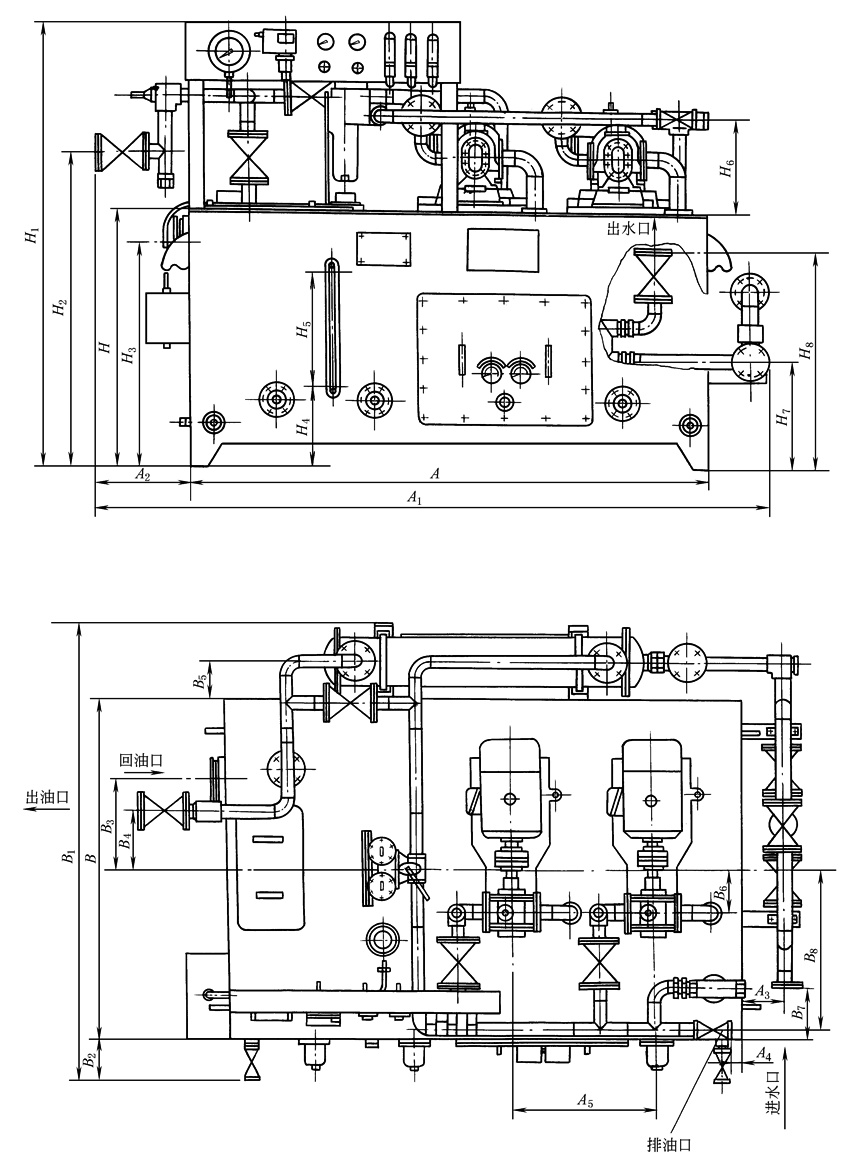

表2　　　　　　　　　　　　　　　　　　XHZ-6.3~XHZ-125 型稀油润滑装置外形尺寸及原理图

型号	A		A₁		A₂		A₃		A₄			A₅			B		B₁				B₂				B₃				B₄			B₅
XHZ-6.3	1100		1640		410		70		70			350			700		980				110				235				190			90
XHZ-10
XHZ-16	1400		1935		400		80		0			420			850		1250				140				200				0			112
XHZ-25
XHZ-40	1800		2400		380		100		35			490			1200		1610				150				300				200			130
XHZ-63
XHZ-100	2400		2980		350		100		100			680			1400		1800				150				450				200			130
XHZ-125
型号	B₆		B₇		B₈		H		H₁			H₂			H₃		H₄				H₅				H₆				H₇			H₈
XHZ-6.3	150		80		430		590		1240			715			490		230				270				220				290			510
XHZ-10
XHZ-16	125		200		495		650		1300			800			550		250				280				290				360			683
XHZ-25
XHZ-40	160		200		600		890		1540			1060			780		280				400				395				380			775
XHZ-63
XHZ-100	100		70		495		1040		1690			1330			920		380				400				370				610			980
XHZ-125

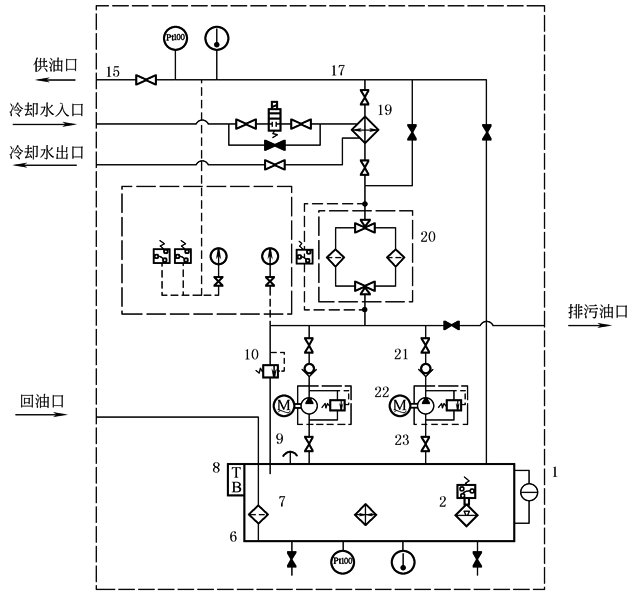

注：1．回油口法兰连接尺寸按JB/T 81《凸面板式平焊钢制管法兰》(PN＝1MPa)的规定。 2．上列稀油润滑装置均无地脚螺栓孔，就地放置即可。 XHZ-6.3~XHZ-125型稀油润滑装置原理图(元件名称见表3)

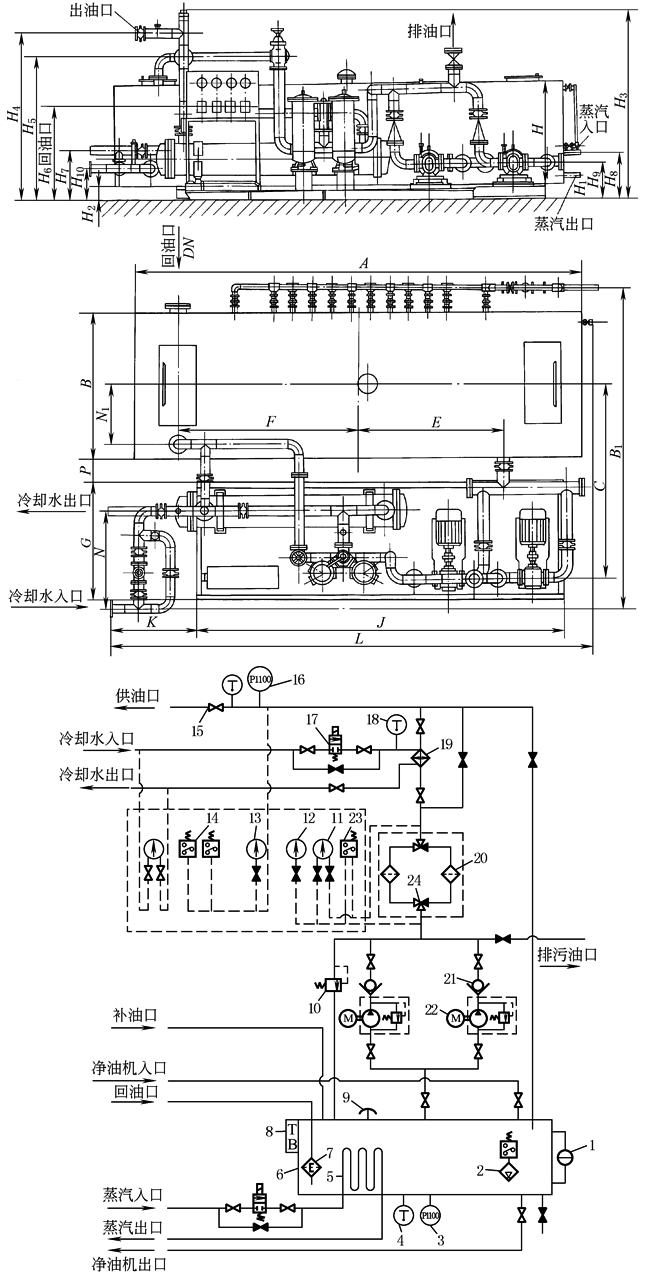

表3　　　　　　　　　　　　　　　　　　　　XHZ-160~XHZ-500 型稀油润滑装置原理图及外形尺寸　　　　　　　　　　　　　　　mm
XHZ-160~XHZ-500 型稀油润滑装置原理图																					型号		XHZ- 160		XHZ- 200			XHZ-250				XHZ-400
																												XHZ-315				XHZ-500
																					A		3840					5200				6100
																					B		1700					1800				2000
																					B₁		3870					4463				4665
																					C		2250					2575				2800
																					E		1150					1875				2250
																					F		1900					2325				2770
																					G		1300					1500				1600
																					H		1040					1350				1600
																					H₁		390					410				430
																					H₂		140					160				180
																					H₃		1950		1860			2200				2900
																					H₄		1688					1960				2340
																					H₅		1400					1650				2000
																					H₆		1250					1220				1400
																					H₇		622					610				737
																					H₈		818					838				858
																					H₉		400					440				480
																					H₁₀		422					375				502
																					J		4200					4500				5000
																					K		700					760				1200
																					L		4900					5750				6640
																					N		1150					1400				1325
																					N₁		600					650				750
																					P		500					500				500
																					DN		125					150				200
																					标记示例：公称流量500L/min，油箱以外的所有零件均装在一个公共底座上的稀油润滑装置，标记为 XHZ-500 型稀油润滑装置 JB/ZQ 4586—2006 1—油液指示器；2—油位控制器；3，4，12—电接触式温度计；5—加热器；6—油箱；7—回油过滤器；8—电气模线盒；9—空气过滤器；10—安全阀；11，13—压力计；14—压力继电器；15—截断阀；16—温度开关；17—二位二通电磁阀；18—温度计；19—冷却器；20—双筒过滤器；21—单向阀；22—带安全阀的齿轮油泵；23—压差开关；24—过滤器切换阀
注：所有法兰连接尺寸均按JB/T 81—1994《凸面板式平焊钢制管法兰》(PN＝1MPa)的规定。
表4　　　　　　　　　　　　　　　　　　　　　　　　　XHZ-160~XHZ-500 型地基尺寸　　　　　　　　　　　　　　　　　　　　mm
								型号		A				B		C			C₁			地脚螺栓 d				E				F			H₁
								XHZ-160		3940				1800		1275			1250			M16				1000				1000			140
								XHZ-200
								XHZ-250		5300				1900		1404			1442			M16				1090				1100			160
								XHZ-315
								XHZ-400		6200				2100		1532			1536			M16				930				1200			180
								XHZ-500

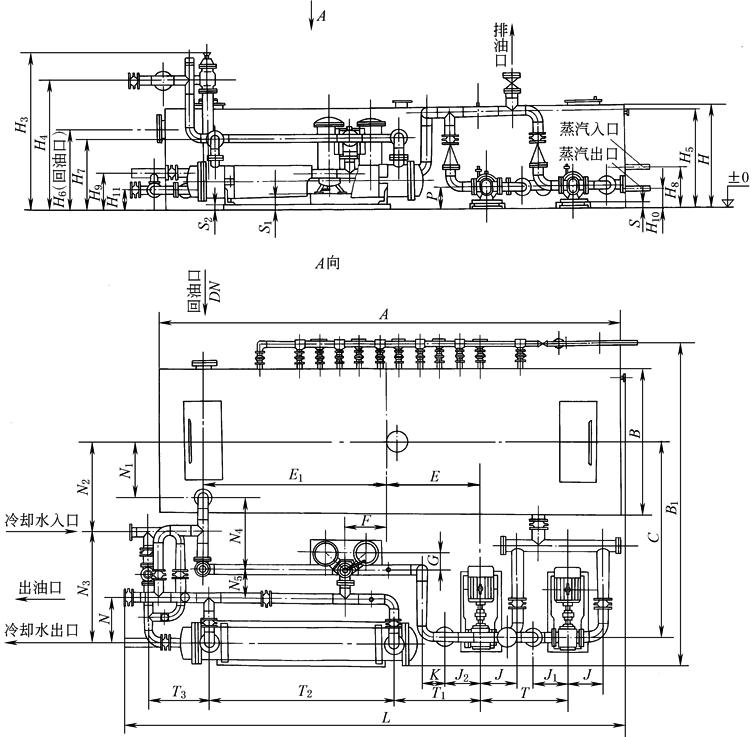

表5　　　　　　　　　　　　　　　　　　　　 XHZ-160A~XHZ-500A 型稀油润滑装置外形尺寸　　　　　　　　　　　　　　　　　　mm

型号	A		B			B₁			C		E			E₁			F		G		H		H₃			H₄			H₅			H₆		H₇			H₈		H₉			H₁₀		H₁₁			J
XHZ-160A	4300		1500			3643			2000		850			1900			70		200		1300		1500			1260			1100			1250		800			678		560			250		360			400
XHZ-200A	3800		1700
XHZ-250A	5200		1800			4075			2350		870			2325			700		222		1350		1900			1540			1350			1220		940			678		511			250		276			440
XHZ-315A
XHZ-400A	6100		2000			4510			2620		1230			2770			580		221		1600		2185			1800			1320			1400		1000			678		511			250		276			490
XHZ-500A
型号		J₁		K			L			N			N₁			N₂		N₃		N₄		N₅			P			S			S₁		S₂		T			T₁			T₂				T₃			DN
XHZ-160A		300		240			5128			502			600			1160		1140		910		300			260			40			160		98		800			700			1700				600			125
XHZ-200A
XHZ-250A		390		270			5730			550			650			1200		1400		982		358			280			51			32		80		1080			1000			1960				870			150
XHZ-315A
XHZ-400A		440		322			7000			610			750			1310		1470		971		391			300			27			220		80		1140			1130			2645				800			200
XHZ-500A
注：所有法兰连接尺寸均按JB/T 81—1994《凸面板式平焊钢制管法兰》(PN＝1MPa)的规定。

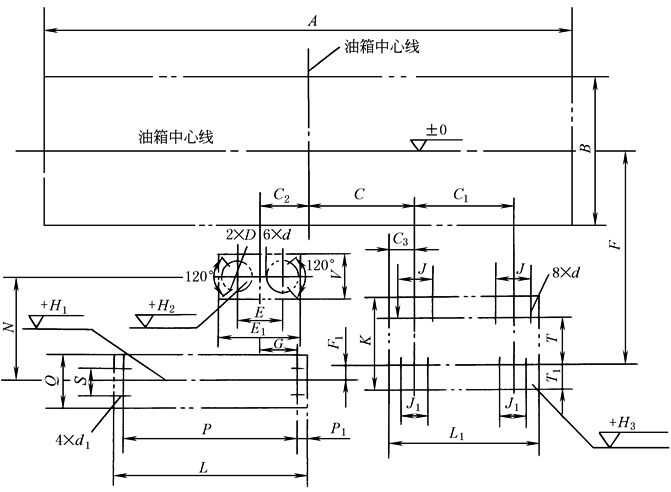

表6　　　　　　　　　　　　　　　　　　　　　　　XHZ-160A~XHZ-500A 型地基尺寸　　　　　　　　　　　　　　　　　　　　　mm

型号		A			B			C				C₁			C₂			C₃			D			地脚螺栓						E			E₁			F				F₁			G			H₁
																								d			d₁
XHZ-160A		3840			1700			850				800			700			300			260			M16			M16			474			1000			1935				365			602			90
XHZ-200A
XHZ-250A		5200			1800			870				1080			700			300			350			M16			M16			529			950			2295				305			340			80
XHZ-315A
XHZ-400A		6100			2000			1230				1140			580			300			350			M16			M16			550			920			2615				215			470			80
XHZ-500A
型号		H₂			H₃			J				J₁			K			L			L₁			N			P			P₁			Q			S				T			T₁			V
XHZ-160A		170			48			350				250			900			1675			1300			1000			1475			100			500			300				510			90			400
XHZ-200A								400
XHZ-250A		320			51			420				310			1000			1700			1680			1130			1500			100			620			300				674			250			500
XHZ-315A																																								700			250
XHZ-400A		220			27			430				310			1100			2480			1740			1230			2225			1275			620			300				740			250			500
XHZ-500A
