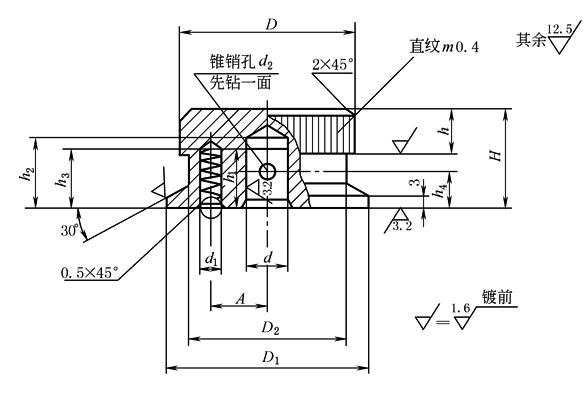

定位把手(JB/T 7274.5—1994)　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：HT200；35钢；Q235-A。

表面处理：喷砂镀铬(PS/D·Cr)； 镀铬抛光(D·L₃Cr)。

标记示例

d＝12，D＝50，HT200，喷砂镀铬定位把手，标记为：把手 12×50  JB/T 7274.5

d

D

D₁

D₂

d₁

d₂

H

h

h₁

h₂

h₃

h₄

A

每件质量

/kg≈

相配钢球

GB/T 308

相配压缩弹簧

GB/T 2089

基本尺寸

极限偏差

H8

10

+0.022

0

40

48

38

6.7

4

26

12

14

18

18

10

14

0.295

6.5

0.8×5×25

12

+0.027

0

50

58

45

5

30

14

18

20

11

16

0.495

16

60

68

55

8.5

32

16

21

23

21

20

0.800

8

1.2×6×35

18

70

78

65

6

34

18

25

1.105

注：其他技术要求按JB/T 7277的规定。
