嵌套(JB/T7275—1994)

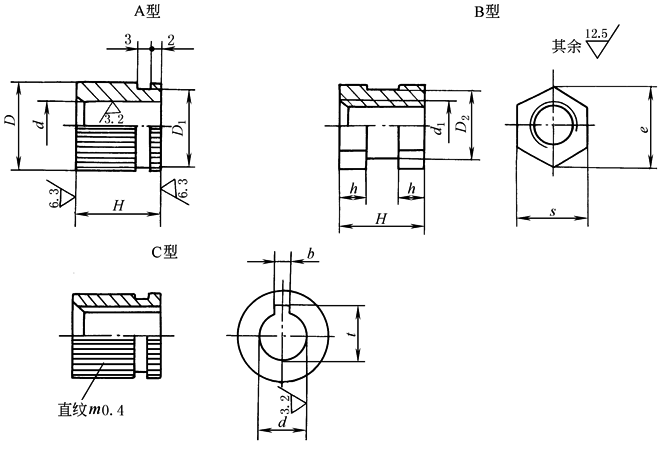

嵌套 (JB/T 7275—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：Q235-A。标记示例 A型，d＝12，H＝20的嵌套，标记为：嵌套 12×20 JB/T 7275 B型，d₁＝M12，H＝20的嵌套，标记为：嵌套 BM12×20 JB/T 7275 C型，d＝12，H＝20的嵌套，标记为：嵌套 C12×20 JB/T 7275
d	基本尺寸	4	5	6	8	10	12	16	18	—	22	25	28	32
d	极限偏差 H8	＋0.018 0			＋0.022 0		＋0.027 0			—	＋0.033 0			＋0.039 0
d₁		M4	M5	M6	M8	M10	M12	M16	—	M20
D		6	8	10	12	16	20	25	28	—	32	36	40	45
D₁		5.5	7	9	10	14	18	22	25	—	30	34	38	42
D₂		5.5	7	8	10	14	17	22	—	27	—
e		6.3	8.1	9.2	11.5	16.2	19.6	25.4	—	31.2	—
s		5.5	7	8	10	14	17	22	—	27	—
H	h	每件质量 ≈/kg
10	3	0.001	0.002
12	4		0.003	0.005
14	4.5			0.006	0.007
16	5				0.008	0.015
18	6					0.017	0.028
20	6.5					0.019	0.032	0.045	0.057	0.062	0.067	0.083	0.101	0.124
25	8						0.040	0.057	0.071	0.077	0.083	0.104	0.126	0.155
28	9							0.064	0.079	0.086	0.093	0.116	0.141	0.173
30	10							0.068	0.085	0.094	0.100	0.124	0.151	0.186
32	11							0.070	0.087	0.096	0.105	0.129	0.157	0.191
36	12								0.098	0.108	0.118	0.145	0.177	0.216
b	基本尺寸	—		2		3	4	5	6	—	6	8		10
b	极限偏差JS9	—		±0.0125			±0.015					±0.018
t	基本尺寸	—		7	9	11.4	13.8	18.3	20.8	—	24.8	28.3	31.3	35.3
t	极限偏差	—		＋0.1 0								＋0.2 0
注：其他技术要求按JB/T 7277的规定。
