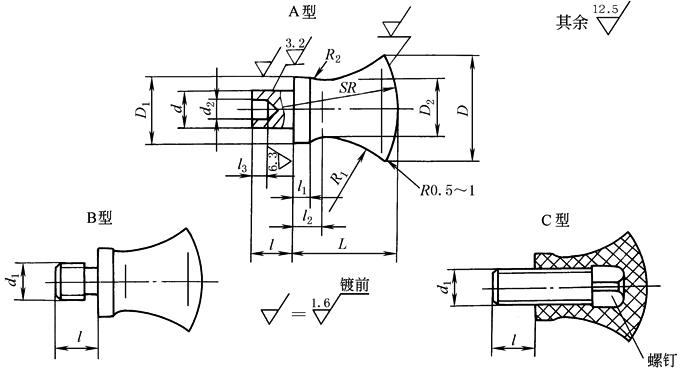

把手 (JB/T 7274.1—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：35钢；塑料。

表面处理：钢件喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

标记示例

A型，d＝8，D＝25，35钢，喷砂镀铬把手，标记为：把手 8×25　JB/T 7274.1

B型，d₁＝M8，D＝25，35钢，喷砂镀铬把手，标记为：把手 BM8×25　JB/T 7274.1

C型，d₁＝M8，D＝25，塑料把手，标记为：把手 CM8×25　JB/T 7274.1

d

d₁

D

L

l

D₁

D₂

d₂

l₁

l₂

l₃

SR

R₁

R₂

相配螺钉

GB/T 821

每件质量 /kg≈

基本

尺寸

极限偏差

js7

钢

塑料

5

±0.006

M5

16

16

6

10

8

3.5

3

5

3

20

12

1

M5×12

0.018

0.004

6

M6

20

20

8

12

10

4

6

4

25

15

M6×16

0.025

0.007

8

±0.007

M8

25

25

10

16

13

5.5

4

7

32

20

1.5

M8×25

0.050

0.015

10

M10

32

32

12

20

16

7

5

10

5

40

24

2

M10×30

0.100

0.027

12

±0.009

M12

40

40

16

25

20

9

6

13

6

50

28

2.5

M12×40

0.200

0.056

注：其他技术要求按JB/T 7277的规定。
