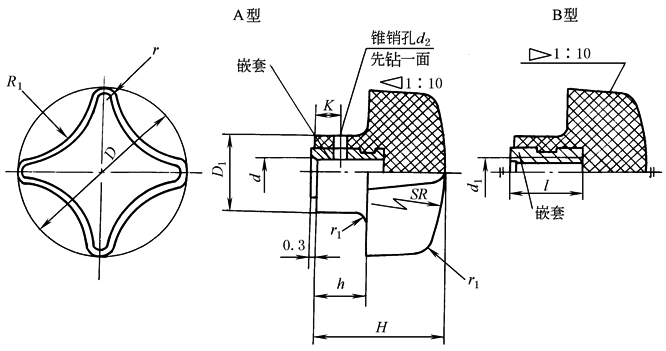

十字把手(JB/T 7274.3—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：塑料。

标记示例

A型，d＝8，D＝40的十字把手，标记为：把手 8×40　JB/T 7274.3

B型，d₁＝M8，D＝40十字把手，标记为：把手 BM8×40　JB/T 7274.3

d

d₁

D

D₁

d₂

H

h

SR

R₁

r

r₁

K

嵌套

JB/T 7275

每件质量

/kg≈

相配圆锥销

GB/T 117

基本尺寸

极限偏差

H8

A型

d×l

B型

d₁×l

4

+0.018

0

M4

20

12

2

18

8

25

8

2

1.6

4

4×10

BM4×10

0.005

2×12

5

M5

25

14

20

32

10

2.5

5×10

BM5×10

0.008

2×14

6

M6

32

16

25

10

40

12

3

5

6×12

BM6×12

0.015

2×16

8

+0.022

0

M8

40

18

3

30

12

50

16

3.5

2

6

8×16

BM8×16

0.022

3×18

注：其他技术要求按JB/T 7277的规定。
