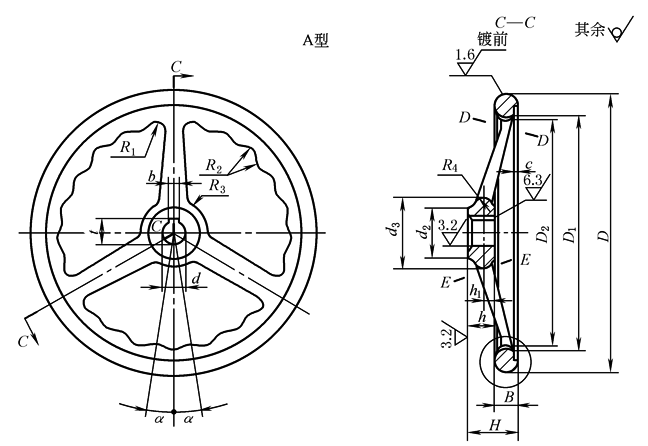

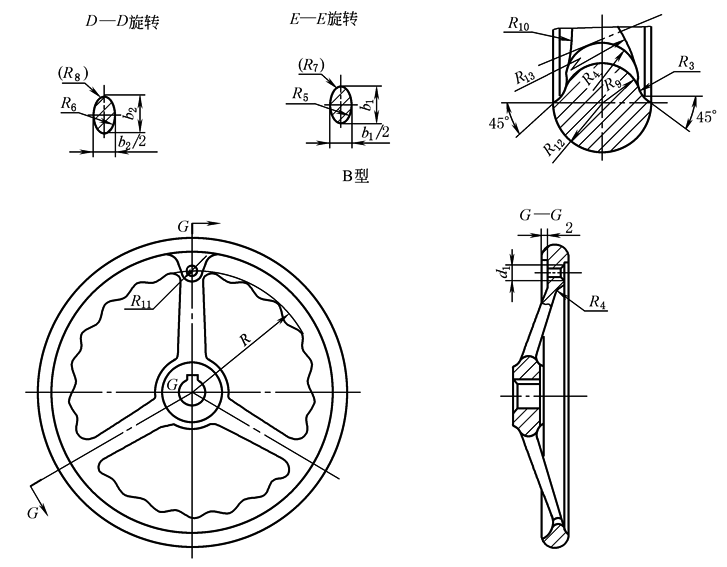

波纹圆轮缘手轮(JB/T 7273.6—1994)　　　　　　　　　　　　　　　　　mm

材料：HT200。

表面处理：喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)。

标记示例

A型，d＝28，D＝320，喷砂镀铬波纹圆轮缘手轮的标记为：手轮 28×320　JB/T 7273.6

B型，d＝28，D＝320，喷砂镀铬波纹圆轮缘手轮的标记为：手轮 B28×320　JB/T 7273.6

d

基本尺寸

18

22

25

28

32

35

40

45

极限偏差

H8

+0.027

0

+0.033

0

+0.039

0

D

200

250

320

400

500

630

D₁

168

209

264

336

428

550

D₂

160

200

254

324

414

534

d₁

M10

M12

—

—

—

d₂

36

45

55

65

75

85

d₃

50

61

73

85

97

109

R

80

120

—

—

—

R₁

5.5

4

6

6

7

8

R₂≈

9

13.5

22

16

19

30

R₃

4

5

6

7

R₄

6

7

8

9

10

11

R₅

24

28

32

36

40

44

R₆

20

22

24

28

32

36

R₇≈

4.5

5.3

6

6.8

7.5

8.3

R₈≈

3.7

4.1

4.5

5.3

6

6.8

R₉

9

9.5

10

11

12

13

R₁₀

20

24

32

45

65

75

R₁₁

10

12

—

—

—

R₁₂

10

11

12.5

14

16

18

R₁₃

14

18

—

—

—

—

H

45

50

56

64

72

78

h

基本尺寸

25

28

32

40

45

50

极限偏差

h13

0

-0.330

0

-0.390

h₁

9

10

11

12

14

16

B

20

22

25

28

32

36

b₁

24

28

32

36

40

44

b₂

20

22

24

28

32

36

b

基本尺寸

6

8

10

12

14

极限偏差

JS9

±0.015

±0.018

±0.0215

t

基本尺寸

20.8

24.8

28.3

31.3

35.3

38.3

43.3

48.8

极限偏差

+0.1

0

+0.2

0

α

8.5°

12°

c

1.5

2

轮辐数

3

5

每件质量/kg≈

2.44

3.80

6.00

9.70

15.45

23.70

注：1.手柄选用JB/T 7270.5规定的相应规格。

2.其他技术要求按JB/T 7277的规定。
