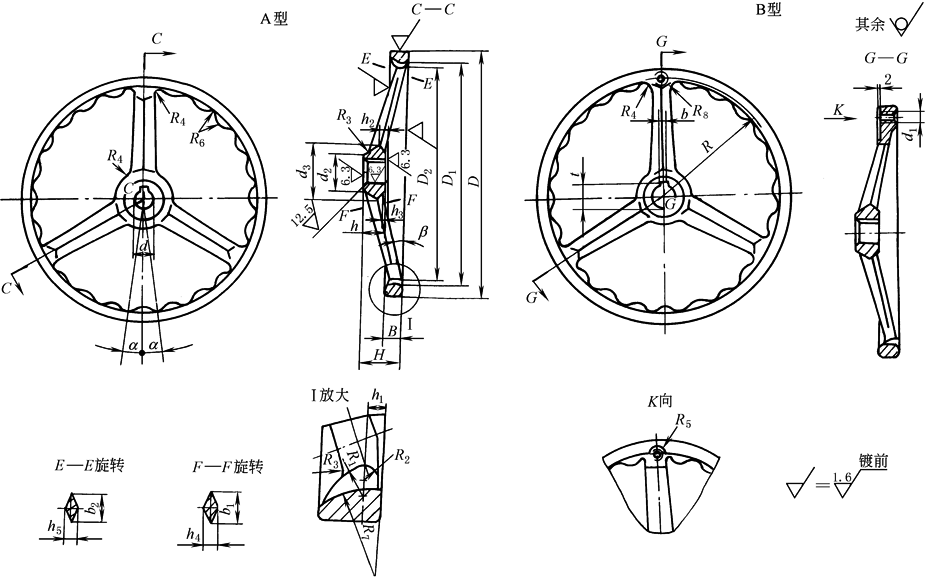

波纹手轮 (JB/T 7273.4—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：HT200。

表面处理：喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)。

标记示例

A型，d＝18，D＝200，喷砂镀铬波纹手轮，标记为：手轮 18×200　JB/T 7273.4

B型，d＝18，D＝200，喷砂镀铬波纹手轮，标记为：手轮 B18×200　JB/T 7273.4

d

基本尺寸

18

22

25

28

32

35

40

45

极限偏差

H8

＋0.027

0

＋0.033

0

＋0.039

0

D

200

250

320

400

500

630

D₁

176

222

288

364

462

588

D₂

164

210

276

352

448

574

d₁

M10

M12

—

d₂

36

45

55

65

75

85

d₃

48

58

72

85

95

105

R

88

110

145

—

—

—

R₁

20

22

23

26

28

32

R₂

5

6

R₃

6

8

10

12

16

R₄

5

6

8

R₅

8

10

—

R₆≈

16

16.5

16

20

R₇

30

29

30

30

34

36

R₈

10

12

—

H

45

50

55

65

70

75

h

基本尺寸

25

28

32

40

45

50

极限偏差

h13

0

－0.330

0

－0.390

h₁

6

7

h₂

8

9

10

12

14

16

h₃

2

3

5

h₄

14

18

20

22

24

26

h₅

12

14

16

18

20

B

20

22

24

26

28

30

b₁

26

30

35

38

42

45

b₂

20

24

28

30

32

35

b

基本尺寸

6

8

10

12

14

极限偏差

JS9

±0.015

±0.018

±0.0215

t

基本尺寸

20.8

24.8

28.3

31.3

35.3

38.3

43.3

48.8

极限偏差

＋0.1

0

＋0.2

0

β

10°

5°

—

α

12°31'

10°

7°30'

6°

5°

4°

轮辐数

3

5

每件质量 ≈/kg

2.027

3.150

5.730

8.693

12.631

21.615

相配转动手柄 JB/T 7270.5

M10×80

M12×100

—

注：1.手柄选用JB/T 7270.5规定的相应规格。

2.其他技术要求按JB/T 7277的规定。
