圆轮缘手轮(JB/T 7273.5—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：HT200；塑料。

表面处理：HT200为喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)

标记示例

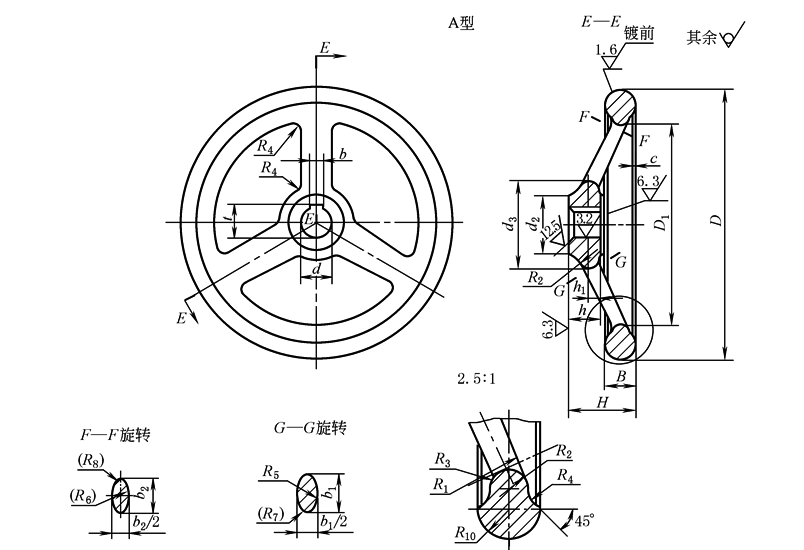

A型，d＝16，D＝160，HT200，喷砂镀铬圆轮缘手轮，标记为：手轮 16×160　JB/T 7273.5

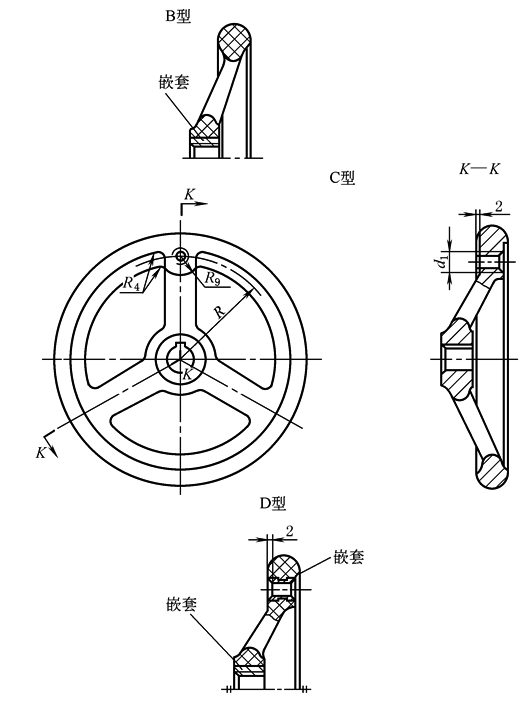

B型，d＝16，D＝160，塑料圆轮缘手轮，标记为：手轮 B16×160　JB/T 7273.5

C型，d＝16，D＝160，HT200，喷砂镀铬圆轮缘手轮，标记为：手轮 C16×160　JB/T 7273.5

D型，d＝16，D＝160，塑料圆轮缘手轮，标记为： 手轮 D16×160　JB/T 7273.5

d

基本尺寸

12

14

16

18

22

25

28

32

35

40

45

极限偏差H8

+0.027

0

+0.033

0

+0.039

0

D

100

125

160

200

250

320

400

500

630

D₁

64

87

120

156

200

264

336

428

550

d₁

M8

M10

M12

—

d₂

26

28

32

36

45

55

65

75

85

d₃

30

39

44

50

61

73

85

97

109

R

36

47

62

80

101

132

—

—

—

R₁

14

18

22

—

R₂

5

5.5

6

7

8

9

10

11

R₃

12

16

20

24

28

45

65

75

R₄

3

3.5

4

5

6

7

R₅

20

22

24

28

32

36

40

44

R₆

16

18

20

22

24

28

32

36

R₇≈

3.5

4.1

4.5

5.3

6

6.8

7.5

8.3

R₈≈

2.8

3.4

3.7

4.1

4.5

5.3

6

6.8

R₉

7.5

8

10

12

—

R₁₀

7.5

8

9

10

11

12.5

14

16

18

H

33

36

40

45

50

56

64

72

78

h

基本尺寸

17

18

20

25

28

32

40

45

50

极限偏差

h13

0

-0.270

0

-0.330

0

-0.390

h₁

6

7

8

9

10

11

12

14

16

B

15

16

18

20

22

25

28

32

36

b₁

18

20

22

24

28

32

36

40

44

b₂

14

16

18

20

22

24

28

32

36

c

0.6

0.8

1

1.5

2

b

基本尺寸

4

5

6

8

10

12

14

极限偏差

JS9

±0.015

±0.018

±0.0215

t

基本尺寸

13.8

16.3

18.3

20.8

24.8

28.3

31.3

35.3

38.3

43.3

48.8

极限偏差

+0.1

0

+0.2

0

轮辐数

3

5

B型

嵌套

JB/T 7275

C12×18

C16×20

C18×25

—

D型

C12×18

C16×20

C18×25

—

BM8×14

BM10×16

—

每件质量

/kg≈

铸铁

0.934

1.460

2.200

3.494

5.753

9.342

15.000

23.061

塑料

0.187

0.292

0.440

—

注：1.手柄选用JB/T 7270.5规定的相应规格。

2.其他技术要求按JB/T 7277的规定。
