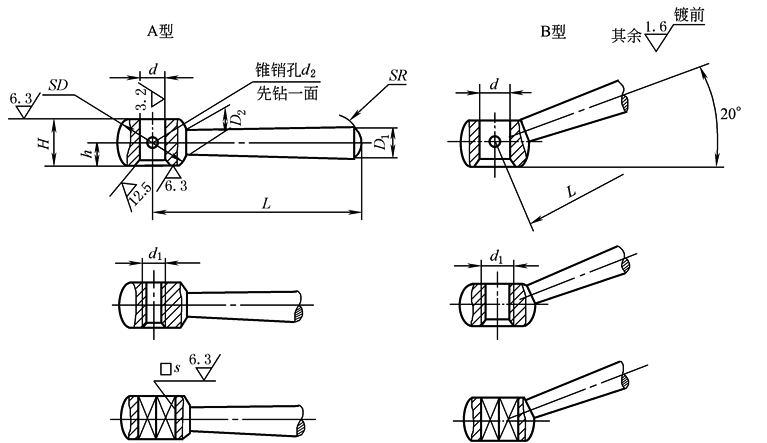

锥柱手柄(JB/T 7270.7—1994)　　　　　　　　　　　　　　　　　　　　　　mm

材料：35钢；Q235-A。

表面处理：喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

标记示例

A型，d＝6，L＝50，35钢，喷砂镀铬锥柱手柄，标记为：手柄 6×50　JB/T 7270.7

A型，d₁＝M6，L＝50，35钢，喷砂镀铬锥柱手柄，标记为：手柄 M6×50　JB/T 7270.7

A型，s＝5，L＝50，35钢，喷砂镀铬锥柱手柄，标记为：手柄 5×5×50　JB/T 7270.7

B型，d＝6，L＝50，35钢，喷砂镀铬锥柱手柄，标记为：手柄 B6×50　JB/T 7270.7

B型，d₁＝M6，L＝50，35钢，喷砂镀铬锥柱手柄，标记为：手柄 BM6×50　JB/T 7270.7

B型，s＝5，L＝50，35钢，喷砂镀铬锥柱手柄，标记为：手柄 B5×5×50　JB/T 7270.7

d

d₁

s

L

SD

D₁

D₂

d₂

H

h

SR

每件质量

/kg≈

基本尺寸

极限偏差

H8

基本尺寸

极限偏差

H13

5

+0.018

0

M5

—

—

40

12

7

5

2

9

4.5

10

0.013

6

M6

5

+0.18

0

50

14

8

10

5

0.021

8

+0.022

0

M8

5.5

63

16

10

6

3

11

12

0.037

10

M10

7

+0.22

0

80

20

12

8

14

6.5

16

0.068

12

+0.027

0

M12

8

100

26

15

10

4

18

8.5

20

0.127

16

M16

10

125

32

18

12

5

22

10

25

0.252

20

+0.033

0

M20

13

+0.27

0

160

40

22

16

6

28

13

32

0.447

25

M24

18

200

50

28

20

8

36

17

40

0.856

注：其他技术要求按JB/T 7277的规定。
