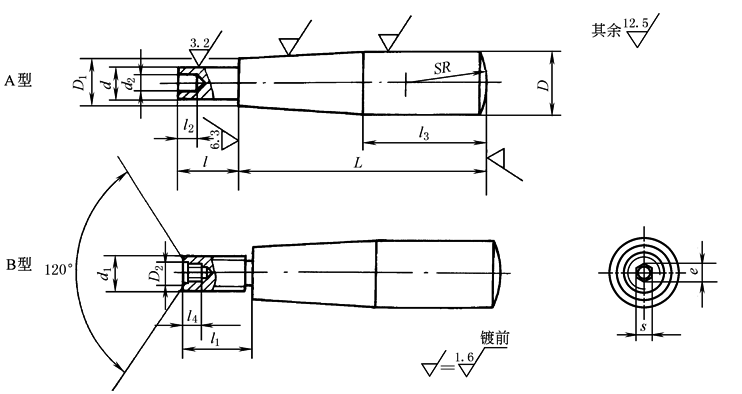

手柄 (JB/T 7270.1—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：35钢；Q235-A。

表面处理：喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

标记示例

A型，d＝6，L＝50，l＝10，35钢，喷砂镀铬手柄，标记为：手柄6×50×10　JB/T 7270.1

B型，d₁＝M6，L＝50，35钢，喷砂镀铬手柄，标记为：手柄BM6×50　JB/T 7270.1

d

d₁

L

l

l₁

D

D₁

D₂

d₂

l₂

l₃

l₄

e

s

SR

每件

质量

/kg≈

基本

尺寸

极限偏差

js7

4

±0.006

M4

32

—

—

6

8

10

8

9

7

2.5

2.5

3

16

2

2.3

2

12

0.015

5

M5

40

8

10

12

10

11

8

3.1

3.5

4

20

2.5

2.9

2.5

14

0.025

6

M6

50

10

12

14

16

12

13

10

4

4

25

3

3.5

3

16

0.047

8

±0.007

M8

63

12

14

16

18

20

14

16

12

5

5.5

32

4

4.6

4

20

0.087

10

M10

80

16

18

20

22

25

16

20

15

6.3

7

5

40

5

5.8

5

25

0.175

12

±0.009

M12

100

20

22

25

28

32

18

25

18

7.5

9

6

50

6

6.9

6

32

0.262

16

M16

112

22

25

28

32

36

20

32

22

9.8

12

8

56

8

9.2

8

40

0.492

注：1.其他技术要求按JB/T 7277的规定。

2.经供需双方协商，B型手柄顶端可不制出内六角。
