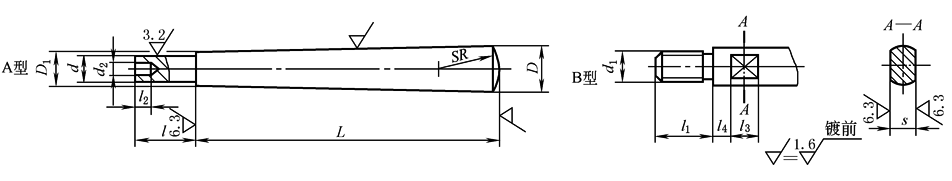

直手柄(JB/T 7270.3—1994) mm |
|||||||||||||||||
|
手柄材料：35钢；Q235-A。 表面处理：喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L3Cr)；氧化(H·Y)。 标记示例 A型，d＝6，L＝63，l＝10，35钢，喷砂镀铬直手柄的标记为：手柄 6×63×10 JB/T 7270.3 B型，d1＝M6，L＝63，35钢，喷砂镀铬直手柄的标记为：手柄 BM6×63 JB/T 7270.3 |
|||||||||||||||||
|
d |
d1 |
L |
l |
l1 |
D |
D1 |
d2 |
l2 |
l3 |
l4 |
SR |
s |
每件质量 /kg≈ |
||||
|
基本尺寸 |
极限偏差 js7 |
基本尺寸 |
极限偏差 h13 |
||||||||||||||
|
4 |
±0.006 |
M4 |
40 |
5 |
6 |
8 |
8 |
7 |
5 |
2.5 |
3 |
6 |
4 |
10 |
4 |
0 -0.180 |
0.010 |
|
5 |
M5 |
50 |
6 |
8 |
10 |
10 |
8 |
6 |
3.5 |
4 |
5 |
0.015 |
|||||
|
6 |
M6 |
63 |
8 |
10 |
12 |
12 |
10 |
8 |
4 |
12 |
6 |
0.032 |
|||||
|
8 |
±0.007 |
M8 |
80 |
10 |
12 |
16 |
14 |
13 |
10 |
5.5 |
8 |
6 |
16 |
8 |
0 -0.220 |
0.065 |
|
|
10 |
M10 |
100 |
12 |
16 |
20 |
16 |
16 |
12 |
7 |
5 |
20 |
10 |
0.125 |
||||
|
12 |
±0.009 |
M12 |
125 |
16 |
20 |
25 |
18 |
20 |
16 |
9 |
6 |
10 |
8 |
25 |
13 |
0 -0.270 |
0.260 |
|
16 |
M16 |
160 |
20 |
25 |
32 |
20 |
25 |
20 |
12 |
8 |
32 |
16 |
0.510 |
||||
|
20 |
±0.010 |
M20 |
200 |
25 |
32 |
40 |
25 |
32 |
25 |
16 |
10 |
12 |
10 |
40 |
21 |
0 -0.330 |
1.078 |
|
注：其他技术要求按JB/T 7277的规定。 |
|||||||||||||||||
