转动手柄 (JB/T 7270.5—1994)

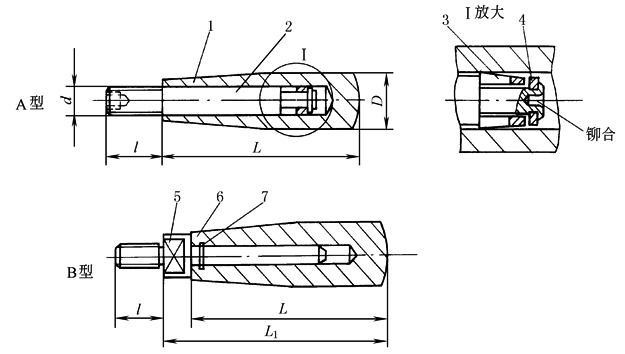

(1) 手柄

标记示例

A型，d＝M6，L＝50，35钢，喷砂镀铬转动手柄，标记为：

手柄 M6×50JB/T 7270.5

B型，d＝M6，L＝50，塑料转动手柄，标记为：

手柄 BM6×50-塑　JB/T 7270.5

转动手柄及其零件的其他技术要求按JB/T 7277的规定

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

主  要  尺  寸

件 号

1，6

2，5

3

4

7

每套质量

/kg≈

名 称

手柄套A、B

手柄杆A、B

弹性套

平垫圈

钢丝挡圈

d

L

L₁

l

D

标准号

—

—

—

GB/T 97.1

GB/T 895.1

钢

塑料

M6

50

—

12

16

规 格

50

M6

4

2

—

0.069

0.020

M8

63

71

14

18

63

M8

5

2.5

7

0.113

0.036

M10

80

90

16

22

80

M10

6

3

8

0.205

0.067

M12

100

112

18

25

100

M12

8

4

10

0.269

0.102

M16

112

126

20

32

112

M16

10

6

14

0.505

0.184

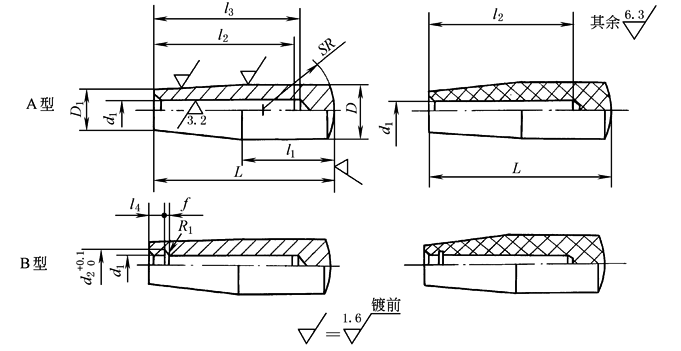

(2) 手柄套(件1，6)

材料：35钢；Q235-A；塑料。

表面处理：钢件喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L3Cr)；氧化(H·Y)。

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

L

D

D₁

d₁

d₂

l₁

l₂

l₃

l₄

f

R₁

SR

基本尺寸

极限偏差 H11

A 型

B 型

A 型

B 型

A 型

B 型

A 型

B 型

50

16

12

6

—

＋0.075

0

—

25

40

—

42

—

—

20

63

18

14

8

7

＋0.090

0

7.4

32

50

45

52

50

3

0.8

0.4

25

80

22

16

10

8

8.5

40

60

55

65

60

3.5

28

100

25

18

12

10

＋0.110

0

＋0.090

0

10.5

50

75

65

80

70

4.5

32

112

32

22

16

14

＋0.110

0

14.6

60

85

80

90

85

5.5

1

0.5

40

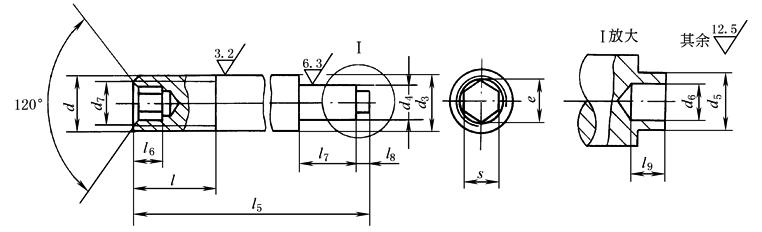

(3) A 型手柄杆(件2)

材料：35

表面处理：氧化(H·Y)

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

d

l

d₃

d₄

d₅

d₆

d₇

l₅

l₆

l₇

l₈

l₉

e

s

基本

尺寸

极限偏差

d11

M6

12

6

-0.030

-0.105

3.5

2

1

4

50

3

7

1.5

1

3.5

3

M8

14

8

-0.040

-0.130

4.5

2.5

1.5

5

60

4

9

1.5

4.6

4

M10

16

10

5.5

3

2

6.3

70

5

11

2

2

5.8

5

M12

18

12

-0.050

-0.160

7.5

4

2.5

7.5

90

6

13

2.5

6.9

6

M16

20

16

9.5

6

4.5

9.8

100

8

15

2.5

4.5

9.2

8
