YW、YWB/YWZ5、YWZE系列电力液压块式制动器

使用条件：

1．环境温度：一般为-25~50℃。

2．最湿月时，环境最高相对湿度：＜90%。

3．电源：三相交流50Hz。

4．电压等级：380V。

5．适应工作制，连续(S1)和断续(S3，负载持续率为60%)，操作频率＜1200次/h。

6．应将制动转矩调整在(0.7~1.0)倍的额定值范围内使用。

7．使用地点海拔高度不超过2000m。

8．使用环境不得有易燃易爆及腐蚀气体。

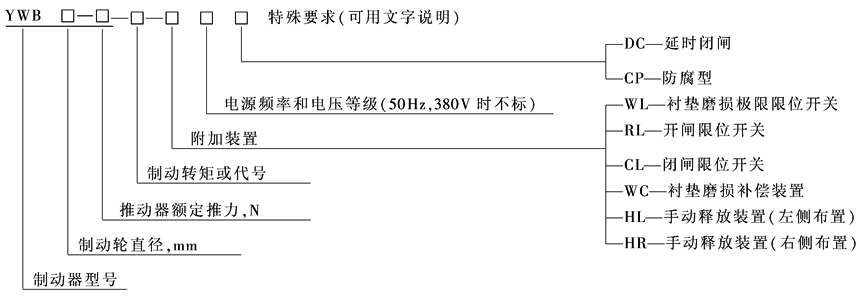

型号意义：

标记示例：YWB315-500-560-WC.WL.RL

技术参数与尺寸

制动器型号

推动器型号

制动转矩

/N·m

额定

退距

/mm

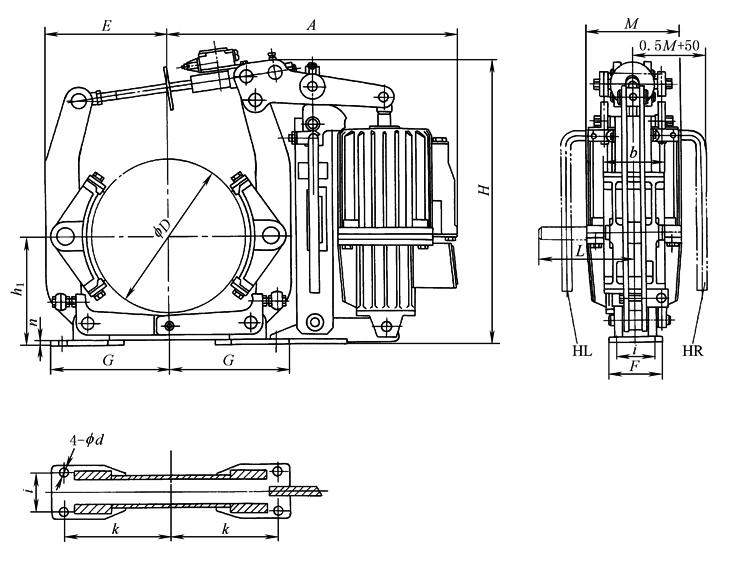

安装及外形尺寸  /mm

质量

/kg

符合

JB/T 6406.1—1992

符合

GB/T 6333—1986

D

h₁

k

i

d

n

b

F

G

E

H

A

M

L

YW/YWB 160-220

YWZ5/YWZE-160/22

YTD/Ed 220-50

80~160

1.0

160

132

130

55

14

6

65

90

150

140

378

410

160

125

27

YW/YWB 200-220

YWZ5/YWZE-200/22

100~200

200

160

145

8

70

165

170

465

445

151

39

YW/YWB 200-300

YWZ5/YWZE-200/30

YTD/Ed 300-50

140~280

42

YW/YWB 250-220

YTD/Ed 220-50

125~250

250

190

180

65

18

10

90

100

200

205

475

510

180

48

YW/YWB 250-300

YWZ5/YWZE-250/30

YTD/Ed 300-50

160~315

49

YW/YWB 250-500

YWZ5/YWZE-250/50

YTD/Ed 500-60

250~500

552

549

197

54

YW/YWB 315-300

YWZ5/YWZE-315/30

YTD/Ed 300-50

200~400

1.25

315

230

220

80

110

115

245

260

585

554

160

207

75

YW/YWB 315-500

YWZ5/YWZE-315/50

YTD/Ed 500-60

315~630

615

197

80

YW/YWB 315-800

YWZ5/YWZE-315/80

YTD/Ed 800-60

500~1000

(225)

82

YW/YWB 400-500

YWZ5/YWZE-400/50

YTD/Ed 500-60

400~800

400

280

270

100

22

12

140

140

300

315

665

680

248

98

YW/YWB 400-800

YWZ5/YWZE-400/80

YTD/Ed 800-60

630~1250

102

YW/YWB 400-1250

YWZ5/YWZE-400/125

YTD/Ed 1250-60

1000~2000

790

680

240

112

YW/YWB 500-800

YWZ5/YWZE-500/80

YTD/Ed 800-60

800~1600

500

340

325

130

16

180

180

365

385

810

756

197

330

168

YW/YWB 500-1250

YWZ5/YWZE-500/125

YTD/Ed 1250-60

1250~2500

770

240

176

YW/YWB 500-2000

YWZ5/YWZE-500/200

YTD/Ed 2000-60

2000~4000

(335)

179

YW/YWB 630-1250

YWZ5/YWZE-630/125

YTD/Ed 1250-120

1600~3150

1.6

630

420

400

170

27

20

225

220

450

460

968

860

405

275

YW/YWB 630-2000

YWZ5/YWZE-630/200

YTD/Ed 2000-120

2500~5000

281

YW/YWB 630-3000

YWZ5/YWZE-630/300

YTD/Ed 3000-120

3550~7100

285

YW/YWB 710-2000

YWZ5/YWZE-710/200

YTD/Ed 2000-120

2500~5000

710

470

450

190

240

240

500

520

1040

935

456

468

YW/YWB 710-3000

YWZ5/YWZE-710/300

YTD/Ed 3000-120

4000~8000

470

YW/YWB 800-3000

YWZ5/YWZE-800/300

5000~10000

800

530

520

210

22

280

280

570

598

1190

980

476

650

注：1．图形和数据选自上海振华港机丰城制动器分公司(公司地址：江西丰城市第三工业小区)产品样本。

2．生产厂家还有焦作制动器有限公司、上海伯瑞制动器有限公司(原上海奉城制动器厂)。

3．YW、YWB型制动器的基本参数和主要安装尺寸符合JB/T6406.1(电力液压块式制动器 型式、基本参数和尺寸)，YWZ和YWE的基本参数和主要安装尺寸符合GB/T 6333。(该标准已废止，但维修仍使用该标准产品)。所有本表各型号制动器的技术条件均符合JB/T 6406.2(电力液压块式制动器 技术条件)。

4．YW、YWZ5型采用的推动器为YTD型，符合JB/T 6406.3(电力液压块式制动器 推动器)；YWB、YWZE型采用的推动器为Ed型符合德国DIN 15430。

5．表中带括号数据系YWZ5、YWZE与YW、YWB不同的数据。

6．表中L数据系焦作制动器有限公司的数据。

7．额定退距系JB/T 6406.1标准给出的数据，丰城公司未给出数据。

8．YWZ5、YWZE可代替YWZ□、YWZ3系列老产品。

9．各厂家产品外形尺寸不尽相同，设计时应与生产厂家直接联系。
