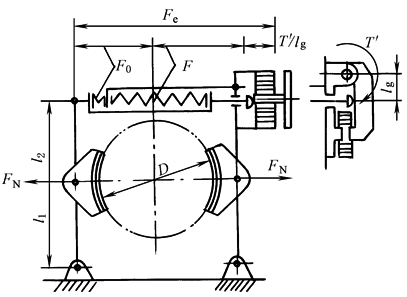

弹簧紧闸短行程块式制动器

计　 算　 内　 容

计　 算　 公　 式

说　　 明

主弹簧

杠杆比 i

F₀——辅助弹簧工作力，取F₀＝20~80N

T′——驱动装置转动部分质量产生的力矩，见有关产品目录，N·m

D——制动轮直径，m

l_g——长度，m

——驱动装置额定力矩，N·m

应使T_g≤，N·m

C——主弹簧刚度，N/mm

h_e——额定推杆行程，mm

φ_e——驱动装置额定转角，rad

K_h——行程利用系数，0.5~0.6

F_d——直动式电磁铁额定输出力，N

应使F_g≤F_d

K₁、K₂——见表弹簧紧闸长行程块式制动器中表7

ε——见表弹簧紧闸长行程块式制动器中表2

T_e——额定制动转矩是给定值，见表弹簧紧闸长行程块式制动器中表1

机械效率　 η

η＝0.9~0.95

紧闸力　 F/N

额定工作力 F_e/N

转动式电磁铁

启动力矩 T_g/N·m

转 角 φ/rad

直动电磁铁

启动力 F_g/N

保持力 F_b/N

F_b＝K₂[F_e+C(0.95h_e+0.05K_hh_e)]

行 程 h/mm

h＝2.2εi≤K_hh_e
