YWZ2、YWZB系列电力液压块式制动器

YWZ2、YWZB系列电力液压块式制动器
使用条件： 1.环境温度：-25~+50℃。 2.相对湿度：＜90%。 3.电源：三相交流50(60)Hz。 4.电压等级：380.440(440.460)V。 5.适应的工作制：连续(S1)和断续(S3-60%，操作频率＜1200/h)工作制。

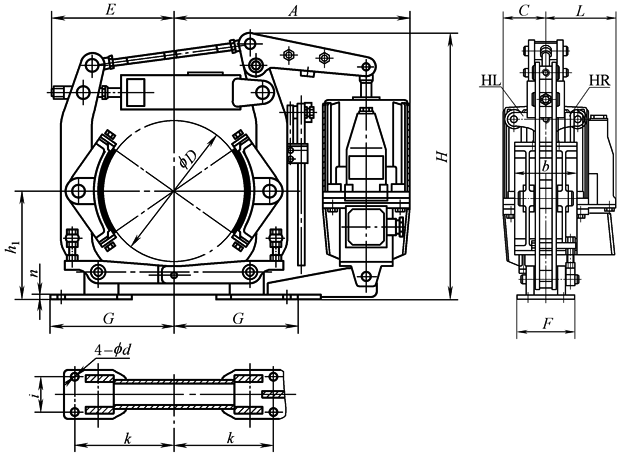

	制动器型号	推动器型号	制动转矩 /N·m	安装及外形尺寸/mm														质量 /kg
	制动器型号	推动器型号	制动转矩 /N·m	D	h₁	k	i	d	n	b	F	G	E	H	A	L	C	质量 /kg
YWZ2 系列	YWZ2-100/10	MYT2-10/2.5	20~40	100	100	110	40	13	8	70	70	125	130	335	290	89	65	22
	YWZ2-200/25	MYT2-25/4	100~200	200	170	175	60	17	8	90	100	195	170	470	420	117	80	33
	YWZ2-300/25	MYT2-25/4	160~320	300	240	250	80	22	10	140	130	275	275	590	525	117	80	65
	YWZ2-300/50	MYT2-50/6	315~630	300	240	250	80	22	10	140	130	275	275	580	525	157	97	86
	YWZ2-400/50	MYT2-50/6	500~1000	400	320	325	130	22	12	180	180	350	350	745	660	157	97	111
	YWZ2-400/100	MYT2-100/6	800~1600											800	660	157	97	115
	YWZ2-400/125	MYT2-125/6	1000~2000											810	620	148	112	133
	YWZ2-500/125	MYT2-125/10	1250~2500	500	400	380	150	22	16	200	200	405	410	915	730	148	112	212
	YWZ2-600/200	MYT2-200/12	2500~5000	600	475	475	170	26	18	240	220	500	455	1070	840	148	112	309
	YWZ2-700/200	MYT2-200/12	4000~8000	700	550	540	200	34	25	280	270	575	550	1255	960	148	112	430
	YWZ2-800/200	MYT2-200/12	5000~10000	800	600	620	240	34	25	320	310	655	655	1370	930	148	112	590
	YWZ2-800/300	MYT2-300/12	6300~12500	800	600	620	240	34	25	320	310	655	655	1370	930	148	112	595
YWZB 系列	YWZB-200/30	YTD300-50	100~200	200	170	175	60	17	8	90	100	195	170	470	420	117	80	33
	YWZB-300/30	YTD300-50	160~320	300	240	250	80	22	10	140	130	275	275	590	525	117	80	65
	YWZB-300/50	YTD500-60	315~630	300	240	250	80	22	10	140	130	275	275	580	525	157	97	86
	YWZB-400/50	YTD500-60	500~1000	400	320	325	130	22	12	180	180	350	350	745	660	157	97	111
	YWZB-400/80	YTD800-60	800~1600											800	660	157	97	115
	YWZB-400/125	YTD1250-60	1000~2000											810	620	148	112	133
	YWZB-500/125	YTD1250-60	1250~2500	500	400	380	150	22	16	200	200	405	410	915	730	148	112	212
	YWZB-600/200	YTD2000-120	2500~5000	600	475	475	170	26	18	240	220	500	455	1070	840	148	112	309
	YWZB-700/200	YTD2000-120	4000~8000	700	550	540	200	34	25	280	270	575	550	1255	960	148	112	430
	YWZB-800/200	YTD2000-120	5000~10000	800	600	620	240	34	25	320	310	655	655	1370	930	148	112	590
	YWZB-800/300	YTD3000-120	6300~12500	800	600	620	240	34	25	320	310	655	655	1370	930	148	112	595
注：1.制动器符合JB/ZQ 4388—1997和JB 6406.2—1992标准，可取代YWZ系列老产品；推动器符合DIN15430。 2.生产厂家为江西华伍起重电器有限公司。
