YWL系列两步式和YWLA延时式电力液压块式制动器

YWL系列两步式和YWLA延时式电力液压块式制动器

																										使用条件： 1.环境温度：-25~50℃。 2.环境相对湿度：≤90%。 3.电源：三相交流380V 50Hz。 4.适用工作制：连续(S1)和断续(S3)(载荷持续率为60%，操作频率≤1200次/h)。

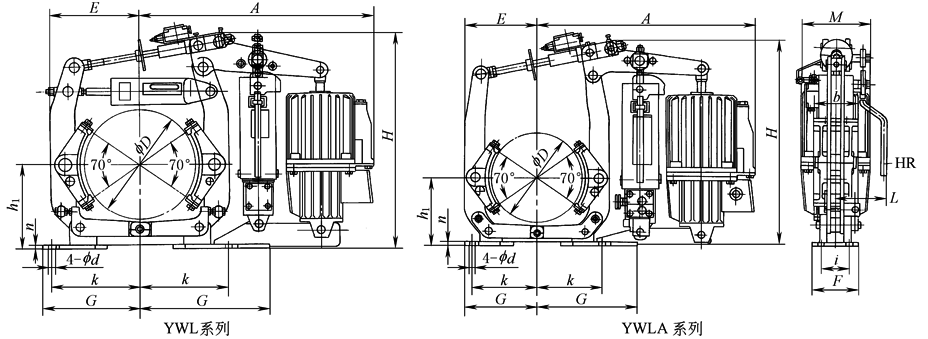

技术参数与尺寸
	制动器型号	推动器型号	制动转矩/N·m						安装及外形尺寸　 /mm																									质量 /kg
			第一步	第二步		总转矩 (最大)			D	h₁		k		i		b		d	n		F		G		E		A		H		L		M
YWL 系列两步式	YWL200-300	Ed300-50	80~160	80~155		315			200	160		145		55		70		14	8		90		165		170		495		490		115		160	49
	YWL200-300A	Ed300-50								170		175		60		90		17					195
	YWL200-500	Ed500-60	125~250	125~250		500			200	160		145		55		70		14	8		90		165		170		495		535		135		195	51
	YWL200-500A	Ed500-60								170		175		60		90		17					195											52
	YWL250-500	Ed500-60	160~315	160~315		630			250	190		180		65		90		18	10		100		200		210		660		550		135		195	75
	YWL315-500	Ed500-60	200~400	200~400		800			315	230		220		80		110		18	10		115		245		260		660		580		135		195	95
	YWL300-500A	Ed500-60							300	240		250		80		140		22			130		275											96
	YWL315-800	Ed800-60	315~630	315~630		1260			315	230		220		80		110		18	10		115		245		260		660		580		135		195	101
	YWL300-800A	Ed800-60							300	240		250		80		140		22			130		275											102
YWLA系列延时式	制动器型号	推动器型号	制动转矩 /N·m	安装及外形尺寸　 /mm																														质量 /kg
				D	h₁		k	i			b		d		n		F			G		E		A				H		L		M
	YWLA200-300	Ed300-50	160~315	200	160		145	55			70		14		8		90			165		170		495				490		115		160		48
	YWLA200-300A	Ed300-50			170		175	60			90		17							195
	YWLA200-500	Ed500-60	250~500	200	160		145	55			70		14		8		90			165		170		495				535		135		195		51
	YWLA200-500A	Ed500-60			170		175	60			90		17							195														52
	YWLA250-500	Ed500-60	315~630	250	190		180	65			90		18		10		100			200		210		660				550		135		195		75
	YWLA315-500	Ed500-60	400~800	315	230		220	80			110		18		10		115			245		260		660				580		135		195		86
	YWLA300-500	Ed500-60	400~800	300	225		220	80			125		18		10		115			245		260		660				580		135		195		87
	YWLA315-800	Ed800-60	630~1250	315	230		220	80			110		18		10		115			245		260		660				580		135		195		92
	YWLA300-800	Ed800-60	630~1250	300	225		220	80			125		18		10		115			245		260		660				580		135		195		93
注：1.符合JB/T 6406.1—1992、JB/T6406.2—1992、JB/ZQ 4388(带A型号)及德国DIN 15435标准。 2.YWL系列两步制动式的第一步制动时施加一个较小的制动转矩，实现平稳减速制动，机器停止运动后，第二步制动开始，增加一个制动转矩，使机器牢固停稳或防风。多用于室外起重机或胶带输送机。 3.YWLA系列为延时式，制动转矩较大，用于有变频调速或其他电气调速的运行机构的牢固停稳或防风，也用于胶带输送机。可设置应急制动电磁阀，实现不延时闭合，以应付突遇大风袭击时需要立即制动的情况。 4.生产厂家为江西华伍起重电器有限公司(地址为江西丰城市第三工业小区)。
