CKF型(非接触式)单向楔块超越离合器(JB/T 9130—2002)

CKF型为带轴承非接触式单向楔块超越离合器。它是利用楔块的离心力及其与外环之间的特殊几何关系以实现“超越”传动。当内环转速达到310～420r/min时，楔块与内、外环滚道非接触，无磨损运转，反向逆止可靠。常与减速器配套用于运输机械、提升机、冶金机械、矿山机械、水泥机械、高温风机、电站设备等，一般用于中、高速传动。

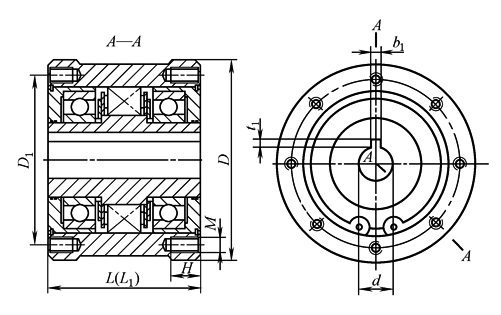

　　　　　　　　　　　　　　　CKF型(非接触式)单向楔块超越离合器基本参数和主要尺寸　　　　　　　　　　　　　　mm

型号

公称

转矩

T_n

/N·m

螺钉拧

紧力矩

/N·m

最小非

接触转

速n

/r·min^-1

最高转

速n_max

/r·min^-1

外环

内环

质量

m/kg

D

(h8)

两端各螺纹孔

数-直径×深

(n-M×H)

螺栓分

布直径

D₁

宽L

(js9)

内径d

(H7)

键槽

b₁×t₁

宽L₁

(js9)

CKF185×130-35

800

18

430

1500

185

8-M10×25

162

130

35

10×3.3

130

26.46

CKF185×130-40

800

18

430

1500

185

8-M10×25

162

130

40

12×3.3

130

24.16

CKF190×135-32

1000

22

420

1500

190

8-M10×25

168

135

32

10×3.3

135

28.13

CKF190×135-38

1000

22

420

1500

190

8-M10×25

168

135

38

10×3.3

135

27.79

CKF190×135-40

1000

22

420

1500

190

8-M10×25

168

135

40

12×3.3

135

27.67

CKF190×135-42

1000

22

420

1500

190

8-M10×25

168

135

42

12×3.3

135

27.54

CKF190×135-45

1000

22

420

1500

190

8-M10×25

168

135

45

14×3.8

135

27.33

CKF190×135-50

1000

22

420

1500

190

8-M10×25

168

135

50

14×3.8

135

26.95

CKF208×150-45

1600

27

400

1500

208

10-M10×25

185

150

45

14×3.8

150

38.16

CKF208×150-48

1600

27

400

1500

208

10-M10×25

185

150

48

14×3.8

150

37.9

CKF208×150-50

1600

27

400

1500

208

10-M10×25

185

150

50

14×3.8

150

37.72

CKF208×150-55

1600

27

400

1500

208

10-M10×25

185

150

55

16×4.3

150

37.24

CKF208×150-60

1600

27

400

1500

208

10-M10×25

185

150

60

18×4.4

150

36.71

CKF220×150-50

2000

30

400

1500

220

10-M10×25

195

150

50

14×3.8

150

42.48

CKF220×150-55

2000

30

400

1500

220

10-M10×25

195

150

55

16×4.3

150

41.99

CKF220×150-60

2000

30

400

1500

220

10-M10×25

195

150

60

18×4.4

150

41.46

CKF220×150-65

2000

30

400

1500

220

10-M10×25

195

150

65

18×4.4

150

40.88

CKF230×150-50

2500

32

390

1500

230

12-M10×25

205

150

50

14×3.8

150

46.65

CKF230×150-55

2500

32

390

1500

230

12-M10×25

205

150

55

16×4.3

150

46.16

CKF230×150-60

2500

32

390

1500

230

12-M10×25

205

150

60

18×4.4

150

45.63

CKF230×150-65

2500

32

390

1500

230

12-M10×25

205

150

65

18×4.4

150

45.05

CKF230×150-70

2500

32

390

1500

230

12-M10×25

205

150

70

20×4.9

150

44.42

CKF245×160-60

4000

52

380

1500

245

12-M12×25

218

160

60

18×4.4

160

55.7

CKF245×160-65

4000

52

380

1500

245

12-M12×25

218

160

65

18×4.4

160

55.09

CKF245×160-70

4000

52

380

1500

245

12-M12×25

218

160

70

20×4.9

160

54.42

CKF245×160-75

4000

52

380

1500

245

12-M12×25

218

160

75

20×4.9

160

53.70

CKF245×160-80

4000

52

380

1500

245

12-M12×25

218

160

80

22×5.4

160

52.93

CKF260×160-70

6300

95

370

1500

260

12-M14×25

230

160

70

20×4.9

160

61.90

CKF260×160-75

6300

95

370

1500

260

12-M14×25

230

160

75

20×4.9

160

61.18

CKF260×160-80

6300

95

370

1500

260

12-M14×25

230

160

80

22×5.4

160

60.42

CKF260×160-85

6300

95

370

1500

260

12-M14×25

230

160

85

22×5.4

160

59.60

CKF260×160-90

6300

95

370

1500

260

12-M14×25

230

160

90

22×5.4

160

58.74

CKF275×170-85

8000

110

370

1500

275

12-M14×25

245

170

85

22×5.4

170

72.61

CKF275×170-85

8000

110

370

1500

275

12-M14×25

245

170

85

22×5.4

170

71.75

CKF275×170-90

8000

110

370

1500

275

12-M14×25

245

170

90

25×5.4

170

70.83

CKF275×170-95

8000

110

370

1500

275

12-M14×25

245

170

95

25×5.4

170

69.86

CKF275×170-100

8000

110

370

1500

275

12-M14×25

245

170

100

28×6.4

170

68.63

CKF295×185-90

10000

140

370

1500

295

12-M16×30

260

185

90

25×5.4

185

90.09

CKF295×185-95

10000

140

370

1500

295

12-M16×30

260

185

95

25×5.4

185

89.03

CKF295×185-100

10000

140

370

1500

295

12-M16×30

260

185

100

28×6.4

185

87.92

CKF295×185-110

10000

140

370

1500

295

12-M16×30

260

185

110

28×6.4

185

85.46

CKF330×200-100

12500

170

350

1500

330

12-M16×30

295

200

100

28×6.4

200

121.95

CKF330×200-110

12500

170

350

1500

330

12-M16×30

295

200

110

28×6.4

200

119.36

CKF330×200-120

12500

170

350

1500

330

12-M16×30

295

200

120

32×6.4

200

116.53

CKF330×200-130

12500

170

350

1500

330

12-M16×30

295

200

130

32×6.4

200

113.44

CKF360×215-110

16000

215

350

1500

360

12-M18×30

320

215

110

28×6.4

215

155.75

CKF360×215-120

16000

215

350

1500

360

12-M18×30

320

215

120

32×7.4

215

152.7

CKF360×215-130

16000

215

350

1500

360

12-M18×30

320

215

130

32×7.4

215

149.39

CKF360×215-140

16000

215

350

1500

360

12-M18×30

320

215

140

36×8.4

215

145.81

CKF410×225-120

20000

230

350

1500

410

16-M20×30

360

225

120

32×7.4

225

213.21

CKF410×225-130

20000

230

350

1500

410

16-M20×30

360

225

130

32×7.4

225

209.75

CKF410×225-140

20000

230

350

1500

410

16-M20×30

360

225

140

36×8.4

225

206

CKF410×225-150

20000

230

350

1500

410

16-M20×30

360

225

150

36×8.4

225

201.98

CKF440×235-130

25000

240

310

1000

440

16-M20×30

390

235

130

32×7.4

235

256.01

CKF440×235-140

25000

240

310

1000

440

16-M20×30

390

235

140

36×8.4

235

252.1

CKF440×235-150

25000

240

310

1000

440

16-M20×30

390

235

150

36×8.4

235

247.9

CKF440×235-160

25000

240

310

1000

440

16-M20×30

390

235

160

40×9.4

235

243.41

注：生产厂家为北京新兴超越离合器有限公司。
