计算选型
|
GC-A型滚柱式单向离合器(无轴承支承) |
|||||||||
|

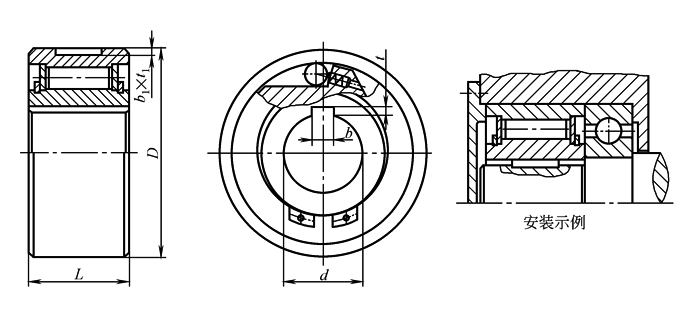

内、外环与机件用键连接。安装时应将离合器排放在轴承旁，见示例。
|
|||||||||
|
型号 |
额定扭矩 /N·m |
超运转速度/r·min-1 |
外形尺寸/mm |
|
|||||
|
内环 |
外环 |
D(h7) |
L |
b×t |
d(H7) |
b1×t1 |
质量 /kg |
||
|
GC-A1237 |
13 |
1500 |
3100 |
37 |
20 |
4×2.5 |
12 |
4×1.8 |
0.11 |
|
GC-A1547 |
44 |
1100 |
2800 |
47 |
30 |
4×2.5 |
15 |
4×1.8 |
0.30 |
|
GC-A2062 |
117 |
1000 |
2400 |
62 |
34 |
5×3.0 |
20 |
5×2.3 |
0.55 |
|
GC-A2580 |
228 |
850 |
2000 |
80 |
37 |
5×3.0 |
25 |
5×2.3 |
0.98 |
|
GC-A3090 |
400 |
750 |
1700 |
90 |
44 |
6×3.5 |
30 |
6×2.8 |
1.50 |
|
GC-A35100 |
570 |
650 |
1400 |
100 |
48 |
6×3.5 |
35 |
6×2.8 |
2.00 |
|
GC-A40110 |
820 |
600 |
1200 |
110 |
56 |
8×4.0 |
40 |
8×3.3 |
2.80 |
|
GC-A45120 |
900 |
500 |
1000 |
120 |
56 |
10×5.0 |
45 |
10×3.3 |
3.30 |
|
GC-A50130 |
1700 |
450 |
850 |
130 |
63 |
10×5.0 |
50 |
10×3.3 |
4.20 |
|
GC-A55140 |
2100 |
420 |
700 |
140 |
67 |
12×5.0 |
55 |
12×3.3 |
5.20 |
|
GC-A60150 |
2800 |
400 |
580 |
150 |
78 |
12×5.0 |
60 |
12×3.3 |
6.80 |
|
GC-A70170 |
4850 |
300 |
450 |
170 |
95 |
14×5.5 |
70 |
14×3.8 |
10.5 |
|
注：1.生产厂家为咸阳超越离合器有限公司。 2.该厂还生产GC-B型(d＝8～150mm)，外环采用端面键连接，GC-C型(d＝10～80mm)外环采用H7/n6过盈配合，均为无轴承支承的产品。 |
|||||||||
