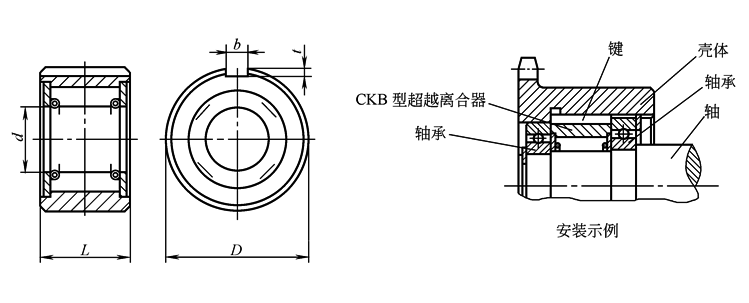

CKB无内环的单向楔块超越离合器(JB/T 9130—2002)

CKB型为无内环无轴承支承的楔块式超越离合器。使用时，将轴直接安装在离合器内，用于离合器的轴在磨削后需要热处理，硬度达到58HRC~62HRC，轴的锥度每50mm不应超过0.01mm。为保证轴和离合器外环的同轴度，承受外环和轴的径向或轴向载荷，要在离全器的两端或一端装上轴承。常用于轻工机械、减速器、提升机、电动滚筒等机械传动。

型  号

代  号

公称转矩

T_n

/N·m

轴最高超

越转速n

/r·min^-1

外   环/mm

轴 径

/mm

同一外径的

轴承型号

质量

m/kg

D

(h7)

键 槽

b×t

L

CKB1

CKB1—40×25—16

35.5

2000

40

4×2.5

25

16

6203

0.21

CKB2

CKB2—47×25—18

56

2000

47

5×3.0

18

6204

0.29

CKB3

CKB3—52×25—24

90

1800

52

5×3.0

24

6205

0.33

CKB4

CKB4—62×28—30

200

1800

62

6×3.5

28

30

6206

0.51

CKB5

CKB5—62×28—32

32

0.48

CKB6

CKB6—62×28—35

35

0.45

CKB7

CKB7—72×28—40

315

72

40

6207

0.61

CKB8

CKB8—72×28—42

42

0.59

CKB9

CKB9—80×32—45

500

1600

80

8×4.0

32

45

6208

0.75

CKB10

CKB10—80×32—48

48

0.80

CKB11

CKB11—85×32—50

560

90

50

6209

0.94

CKB12

CKB12—90×32—55

630

1200

10×5.0

55

6210

1.00

CKB13

CKB13—100×42—60

710

60

6211

1.26

CKB14

CKB14—110×42—65

1000

100

42

65

6212

2.04

CKB15

CKB15—120×42—70

1120

1000

120

70

6213

2.46

CKB16

CKB16—125×42—80

1250

125

12×5.0

80

6214

2.40

注：生产厂家为北京新兴超越离合器有限公司。
